Tôi cần những công cụ nào để cài đặt bảng vá lỗi?

Các công cụ bạn cần để cài đặt Patch Panel: Câu trả lời trực tiếp

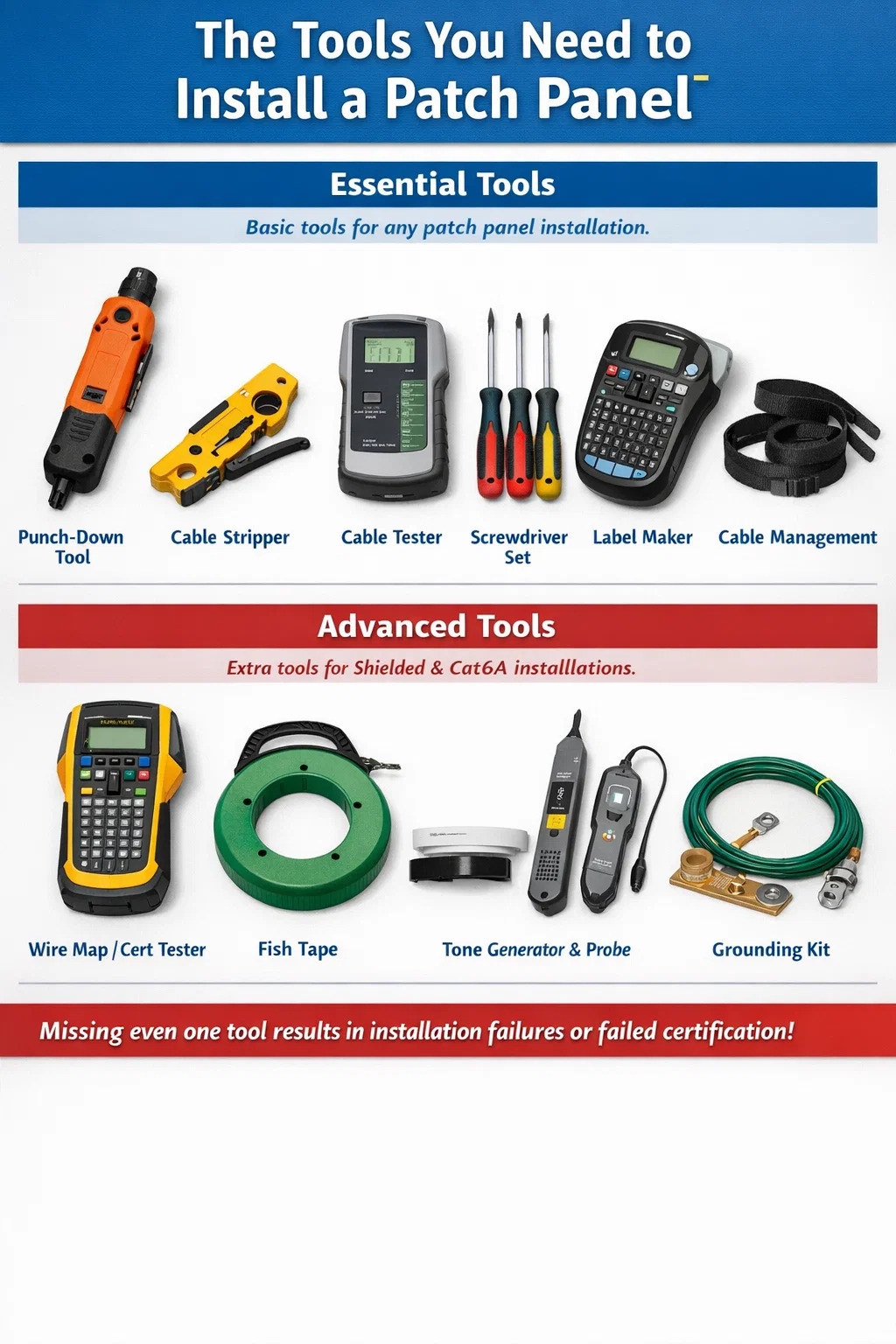

Để cài đặt một bảng vá lỗi mạng , bạn cần một dụng cụ đục lỗ, kìm tuốt dây cáp, máy kiểm tra cáp, bộ tuốc nơ vít, dụng cụ tạo nhãn và giải pháp quản lý cáp như dây khóa dán hoặc dây buộc cáp. Đối với các cài đặt đòi hỏi khắt khe hơn—đặc biệt là Cat6A hoặc cáp được bảo vệ—bạn cũng sẽ cần một máy kiểm tra bản đồ dây hoặc một máy kiểm tra chứng nhận đầy đủ, một băng cá hoặc kẹp kéo cáp và một bộ tạo âm có đầu dò. Đây không phải là tính năng bổ sung tùy chọn. Việc thiếu thậm chí một trong số chúng sẽ dẫn đến cài đặt không thành công, kênh không được chứng nhận hoặc sự cố bảo trì xuất hiện nhiều tháng sau đó.

Các phần bên dưới chia nhỏ từng công cụ một cách chi tiết, giải thích lý do tại sao nó quan trọng và cung cấp các đề xuất sản phẩm cụ thể cũng như điểm chuẩn hiệu suất để bạn có thể đưa ra quyết định mua hàng sáng suốt trước khi bắt đầu công việc.

Công cụ Punch-Down: Công cụ quan trọng nhất trong công việc

Công cụ đục lỗ là thiết bị quan trọng nhất cho bất kỳ quá trình lắp đặt bảng vá lỗi nào. Nó đặt các dây dẫn riêng lẻ vào các khối IDC (đầu nối dịch chuyển cách điện) kiểu 110 ở mặt sau của bảng điều khiển. Khi dụng cụ đập xuống, một lưỡi dao sẽ đồng thời cắt phần dây thừa và buộc dây dẫn vào kết nối điện chặt chẽ với đầu cuối IDC. Thực hiện chính xác, điều này tạo ra một kết nối kín khí được xếp hạng cho toàn bộ vòng đời của hệ thống cáp—thường là 20 năm .

Có hai loại công cụ đục lỗ chính: tác động và không tác động. Dụng cụ tác động sử dụng cơ cấu lò xo mang lại lực tấn công được hiệu chỉnh. Các công cụ không tác động (thủ công) yêu cầu người lắp đặt tạo áp lực bằng tay. Để cài đặt bảng vá lỗi mạng chuyên nghiệp, hãy luôn sử dụng công cụ bấm lỗ tác động. Các công cụ tạo áp lực bằng tay tạo ra độ sâu chỗ ngồi không nhất quán, điều này trực tiếp dẫn đến tổn thất chèn thay đổi và lỗi xuyên âm gần cuối (NEXT) trong quá trình chứng nhận kênh.

Chọn lưỡi dao phù hợp

Dụng cụ đục lỗ tác động chấp nhận các lưỡi dao có thể hoán đổi cho nhau. Hai loại phổ biến nhất là lưỡi 110 và lưỡi Krone. Gần như tất cả các bảng vá lỗi ở Bắc Mỹ đều sử dụng các khối kiểu 110 , vì vậy lưỡi 110 là điểm khởi đầu tiêu chuẩn. Châu Âu và một số cơ sở quốc tế có thể sử dụng khối Krone. Xác nhận loại khối được in ở mặt sau bảng điều khiển của bạn trước khi mua lưỡi dao. Sử dụng sai lưỡi dao sẽ làm hỏng vật lý các thiết bị đầu cuối IDC và phá hủy kết nối điện.

Hầu hết các dụng cụ tác động đều có bộ chọn lực cao/thấp. Lực cao được sử dụng để kết thúc ban đầu trên dây dẫn Cat6A cứng. Lực thấp có tác dụng đối với dây Cat5e có kích thước nhẹ hơn hoặc để đặt lại dây dẫn chưa được đặt hoàn toàn trong lần đi đầu tiên. Fluke Networks, Paladin Công cụs và Klein Tools đều cung cấp các công cụ đột phá tác động đáng tin cậy trong khoảng giá $30–$120, với các tùy chọn cấp chuyên nghiệp từ Fluke và Ideal Industries đang có mức giá cao hơn.

Vấn đề công thái học đối với các công việc lớn

Trong một công việc có 200 lần chấm dứt công việc, công thái học của dụng cụ trở thành một yếu tố thực sự. Dụng cụ đục lỗ giá rẻ có tay cầm bằng nhựa cứng gây mỏi tay dẫn đến dừng gấp và trượt chỗ ngồi. Các dụng cụ có tay cầm bọc cao su và khả năng phục hồi khi va chạm có đệm—chẳng hạn như Fluke Networks D914S hoặc Klein Tools VDV427-300—giảm đáng kể sức căng khi lặp đi lặp lại. Nếu bạn chấm dứt nhiều hơn 100 cổng trong một phiên , hãy đầu tư vào một công cụ có tay cầm tiện dụng. Khoản phí bảo hiểm $30–$50 mang lại lợi nhuận nhanh chóng nhờ độ chính xác và giảm việc làm lại.

Dụng cụ tháo dây cáp và chuẩn bị dây

Trước khi bất kỳ dây dẫn nào chạm vào khối đục lỗ, vỏ cáp phải được tháo sạch. Dụng cụ tuốt dây cáp chuyên dụng—không phải dao tiện ích, không phải kéo—là công cụ chính xác cho bước này. Kìm tuốt dây cáp dành cho cáp xoắn đôi được thiết kế để cắt lớp vỏ ở độ sâu được kiểm soát sao cho lưỡi kìm không bao giờ làm đứt dây dẫn hoặc lớp cách điện của cặp xoắn bên dưới.

Dây dẫn có biệt danh là một trong những nguyên nhân hàng đầu gây ra các thử nghiệm kênh cận biên hoặc không thành công. Vết khía làm giảm diện tích mặt cắt ngang của dây dẫn, tăng điện trở và tạo ra sự gián đoạn phản xạ, biểu hiện như lỗi tổn thất phản xạ trên máy kiểm tra chứng nhận. Nick này có thể không nhìn thấy được bằng mắt thường, nhưng máy Fluke DSX-8000 hoặc thiết bị kiểm tra tương tự sẽ gắn cờ nó mọi lúc.

Vũ nữ thoát y quay so với vũ nữ thoát y lưỡi

Dụng cụ tuốt dây cáp dạng quay quấn quanh dây cáp và tạo rãnh cho vỏ bọc khi bạn xoay dụng cụ. Điều này tạo ra một đường kẻ rõ ràng, đồng đều xung quanh toàn bộ chu vi của áo khoác. Dụng cụ tháo dây kiểu lưỡi dao thực hiện một đường cắt dọc duy nhất và yêu cầu người lắp đặt bóc áo khoác ra sau. Cả hai đều hoạt động tốt trong tay có kinh nghiệm. Dụng cụ quay của Jonard Tools (model UST-100) và Klein Tools (VDV110-095) được sử dụng rộng rãi trong lắp đặt thương mại và chi phí dưới $25 .

Riêng đối với cáp Cat6A, lớp vỏ dày và cứng hơn Cat5e hoặc Cat6. Đảm bảo độ sâu lưỡi của vũ nữ thoát y có thể điều chỉnh được hoặc mua loại vũ nữ thoát y được xếp hạng đặc biệt cho Cat6A. Một số nhà sản xuất bán bộ tuốt dây kết hợp xử lý cả Cat5e/6 và Cat6A bằng vít điều chỉnh độ sâu lưỡi dao đơn giản.

Kéo và dao cắt ngang

Cần có một chiếc kéo sắc hoặc kìm cắt ngang để cắt bớt đường dẫn (dải phân cách bên trong có trong nhiều loại cáp Cat6) và để làm sạch các đầu dây dẫn trước khi lắp vào. Spline, nếu không được cắt lại ngang bằng với mép áo khoác, có thể đẩy các cặp riêng lẻ ra xa nhau trong quá trình kết thúc và làm cho hình dạng của cặp dịch chuyển đủ để ảnh hưởng đến các giá trị TIẾP THEO. Một cặp máy cắt xả cấp điện tử trị giá $10–$15 xử lý việc này một cách rõ ràng và chính xác.

Tua vít và phần cứng gắn giá đỡ

Bảng vá mạng gắn vào giá EIA 19 inch hoặc vỏ gắn tường bằng vít giá tiêu chuẩn. Hầu hết các giá đỡ đều chấp nhận vít M6 hoặc vít 10-32 tùy thuộc vào nhà sản xuất và kiểu giá đỡ. Bạn cần có tuốc nơ vít phù hợp—thường là Phillips số 2 hoặc đầu dẹt—cùng với đai ốc và ốc vít phù hợp.

Đai ốc lồng là phần cứng gắn giá đỡ phổ biến nhất trong giá đỡ thiết bị 19 inch. Chúng gắn vào các thanh ray có lỗ vuông và chấp nhận vít M6. Việc lắp đai ốc lồng mà không có dụng cụ chèn đai ốc lồng đúng sẽ gây đau đớn—các cạnh sắc của đai ốc sẽ cắt vào ngón tay khi lắp đặt nhiều lần. A công cụ đai ốc lồng chuyên dụng có giá $5–$15 đồng thời loại bỏ cảm giác đau đớn cũng như nguy cơ làm rơi đai ốc khung vào giá đỡ trong quá trình lắp đặt.

Yêu cầu về mô-men xoắn

Vít giá quá chặt sẽ làm mất đai ốc lồng và làm cong các tai gắn của bảng vá. Việc siết chặt quá mức sẽ khiến các tấm bị lỏng, gây hư hỏng do rung theo thời gian và tạo ra các mối nguy hiểm về an toàn ở vùng địa chấn. Hầu hết các thông số kỹ thuật phần cứng của giá đều yêu cầu Mô-men xoắn 0,5–0,8 Nm trên vít giá M6. Tua vít mô-men xoắn cơ bản với bộ bit Phillips đảm bảo mô-men xoắn ổn định mà không cần phỏng đoán, đặc biệt hữu ích khi lắp đặt bảng điều khiển trong môi trường có độ rung cao như cơ sở công nghiệp hoặc trung tâm dữ liệu có quạt làm mát sàn nâng chạy liên tục.

Thiết bị kiểm tra và chứng nhận cáp

Sau khi bảng vá lỗi mạng được kết thúc và gắn kết, mọi cổng phải được kiểm tra. Loại người thử nghiệm bạn cần tùy thuộc vào việc bạn đang thực hiện kiểm tra tính liên tục hay chứng nhận kênh đầy đủ.

Trình kiểm tra bản đồ dây cơ bản

Người kiểm tra bản đồ dây sẽ kiểm tra xem tất cả tám dây dẫn trong cáp xoắn đôi có được kết nối chính xác từ đầu này đến đầu kia hay không—không bị hở, không bị chập, không có cặp đảo ngược và không có cặp bị tách. Điều này phát hiện các lỗi đột phá phổ biến nhất ở mức giá mà bất kỳ ai cũng có thể tiếp cận được: những người kiểm tra bản đồ dây tốt từ Klein Tools, Fluke Networks và TREND Networks đều có sẵn cho $30–$150 . Fluke Networks MicroMapper và Klein Tools VDV501-851 đều là những lựa chọn đáng tin cậy cho công việc xác minh cơ bản.

Chỉ kiểm tra bản đồ dây là không đủ để chứng nhận kênh cho Cat6, Cat6A hoặc bất kỳ tiêu chuẩn hiệu suất được xếp hạng nào. Nó chỉ xác nhận tính liên tục về mặt vật lý chứ không phải hiệu suất điện. Để lắp đặt chuyên nghiệp mà người dùng cuối mong đợi báo cáo bảo hành hoặc chứng nhận, bạn cần có người kiểm tra hiệu suất.

Người kiểm tra hiện trường cấp chứng nhận

Người kiểm tra chứng nhận đo lường mọi thông số theo yêu cầu của TIA-568.2-D và ISO/IEC 11801: suy hao chèn, NEXT, FEXT, PSNEXT, suy hao phản hồi, độ trễ lan truyền và độ lệch độ trễ. Fluke Networks DSX-8000 là chuẩn mực của ngành, có khả năng chứng nhận các kênh Cat8 ở dưới 10 giây mỗi kênh . IDEAL Industries SignalTEK NT và TREND Networks LanTEK IV là những lựa chọn thay thế cạnh tranh ở mức giá thấp hơn.

Thiết bị kiểm tra chứng nhận rất đắt tiền—danh sách Fluke DSX-8000 có giá trên 9.000 USD—nhưng các chương trình cho thuê từ các nhà cung cấp lớn và công ty cho thuê công cụ giúp các dự án riêng lẻ có thể sử dụng chúng. Đối với các nhà thầu thường xuyên lắp đặt các bảng vá lỗi mạng, việc sở hữu một thiết bị kiểm tra chứng nhận là một khoản đầu tư kinh doanh trực tiếp. Một kênh bị lỗi cần phải làm lại sẽ tốn nhiều công sức hơn một tháng phí thuê công cụ.

Công cụ kiểm tra sợi

Nếu cài đặt bảng vá lỗi của bạn bao gồm các mô-đun keystone sợi hoặc băng cassette được kết thúc trước, bạn cũng cần một bộ kiểm tra suy hao quang học (OLTS) và lý tưởng nhất là máy đo độ phản xạ miền thời gian quang học (OTDR). OLTS đo tổn thất chèn từ đầu đến cuối bằng dB và xác nhận liên kết đáp ứng ngân sách kênh. OTDR xác định vị trí và cường độ của các sự kiện riêng lẻ—các đầu nối, mối nối, uốn cong—dọc theo đường chạy của sợi quang. Các thiết bị OLTS cấp cơ bản từ EXFO, AFL và Fluke Networks bắt đầu từ khoảng $800–$1.500 dành cho người thử nghiệm kết hợp chế độ đơn/đa chế độ.

Bộ tạo âm và đầu dò (Mực và đũa phép)

Bộ tạo âm và đầu dò cảm ứng—thường được gọi là mực và cây đũa phép hoặc con cáo và chó săn—rất cần thiết để truy tìm các cáp không có nhãn và xác định đường cáp nào kết nối với cổng bảng vá lỗi nào. Bộ tạo âm thanh kết nối với một đầu của cáp và gửi tín hiệu âm thanh xuống dây. Đầu dò cảm ứng phát hiện tín hiệu mà không cần tiếp xúc vật lý, cho phép bạn quét một bó cáp và xác định đúng tín hiệu bằng âm thanh lớn nhất.

Công cụ này không thể thương lượng được trong các dự án trang bị thêm hoặc nâng cấp mà hệ thống cáp hiện có thiếu tài liệu. Ngay cả trong các hệ thống lắp đặt mới, việc sử dụng mực sẽ giúp nhanh chóng xác nhận rằng cáp cụ thể chạy từ ổ cắm trên tường đã vào đúng cổng bảng vá lỗi trước khi kết thúc. Bộ tạo âm và đầu dò đáng tin cậy từ Fluke Networks (Pro3000), Klein Tools (VDV500-820) và TREND Networks đều có sẵn trong khoảng $50–$150 .

Một số máy kiểm tra bản đồ dây nâng cao bao gồm khả năng tạo âm thanh, giảm số lượng công cụ riêng biệt cần thiết trong công việc. Kiểm tra danh sách tính năng của người thử nghiệm trước khi mua mực độc lập để tránh thiết bị dư thừa.

Công cụ tạo nhãn và tài liệu

Mỗi cổng trên bảng vá lỗi mạng phải được dán nhãn tại thời điểm cài đặt. Việc cố gắng dán nhãn trở về trước—sau khi giá đã đầy và đã lắp dây nối—khó hơn đáng kể và tạo ra kết quả có chất lượng thấp hơn. Nhà sản xuất nhãn chuyên dụng sản xuất nhãn co nhiệt hoặc nhiều lớp là công cụ tiêu chuẩn cho bất kỳ công việc đi cáp chuyên nghiệp nào.

Brady và HellermannTyton sản xuất máy in nhãn được thiết kế đặc biệt cho cơ sở hạ tầng cáp mạng. Brady BMP21-PLUS và HellermannTyton TAG-IT đều được sử dụng rộng rãi trong lắp đặt thương mại. Những máy in này chấp nhận hộp mực nhãn tương thích với dải nhãn bảng vá, nhãn bọc cáp và cờ cổng. Nhãn phải bao gồm mã nhận dạng cổng, ổ cắm đích và danh mục cáp. A kế hoạch ghi nhãn nhất quán được áp dụng ngay từ ngày đầu tiên giảm thời gian khắc phục sự cố theo giờ trong suốt vòng đời của hệ thống.

Lịch trình cáp và tài liệu hoàn công

Nhà sản xuất nhãn sản xuất nhãn vật lý. Lịch trình cáp đi kèm—một bảng tính hoặc cơ sở dữ liệu ánh xạ mọi mã nhận dạng cổng tới nguồn gốc vật lý, loại cáp, ngày lắp đặt và kết quả kiểm tra—là tài liệu giúp các nhãn trở nên hữu ích. Hầu hết những người kiểm tra chứng nhận đều có thể xuất kết quả kiểm tra trực tiếp sang PC ở định dạng PDF hoặc CSV. Việc tích hợp những kết quả đó vào lịch trình cáp sẽ tạo ra một bản ghi hoàn chỉnh, có thể kiểm tra được về quá trình cài đặt. Tài liệu này là bắt buộc đối với hầu hết các bảo hành hệ thống của nhà sản xuất và được bộ phận CNTT của doanh nghiệp mong đợi là tài liệu có thể cung cấp cho bất kỳ dự án cáp theo hợp đồng nào.

Công cụ và phụ kiện quản lý cáp

Việc cài đặt bảng vá lỗi mạng không chỉ là về bản thân bảng—nó bao gồm việc quản lý các đường cáp dẫn vào mặt sau của bảng và các dây vá kết nối các cổng phía trước với thiết bị mạng. Quản lý cáp kém là một trong những vấn đề phổ biến nhất trong các mạng được cài đặt và là một trong những vấn đề dễ ngăn chặn nhất bằng các công cụ phù hợp có sẵn.

Dây buộc cáp Velcro và dây đeo móc và vòng

Dây buộc cáp móc và vòng Velcro là loại dây buộc được ưa thích để bó cáp chạy trong bất kỳ hệ thống lắp đặt nào tuân thủ các tiêu chuẩn quản lý cáp TIA-569 hoặc ISO/IEC 14763. Dây buộc bằng nhựa khi bị siết quá chặt sẽ làm biến dạng vỏ cáp và nén các cặp bên trong, làm tăng nhiễu xuyên âm và có khả năng gây ra lỗi chứng nhận kênh. Dây buộc Velcro không áp dụng lực nén và có thể được định vị lại nhiều lần nếu cần. Panduit và HellermannTyton đều sản xuất các sản phẩm dây buộc dạng móc và vòng được đánh giá đặc biệt để sử dụng cho hệ thống cáp có cấu trúc. Một túi 100 dây buộc cáp khóa dán có giá $10–$20 và xử lý các nhu cầu quản lý của việc cài đặt bảng điều khiển 24 cổng thông thường.

Trình quản lý cáp ngang

Bộ quản lý cáp ngang 1U được gắn trực tiếp phía trên hoặc bên dưới mỗi bảng vá lỗi giúp giữ cho các dây vá phía trước được ngăn nắp và ngăn chúng bị chùng xuống thiết bị lân cận. Nếu không có bộ quản lý cáp, bảng điều khiển 48 cổng với 48 dây vá sẽ tạo ra một khối cáp chặn luồng không khí, khiến việc nhận dạng cổng trở nên khó khăn và bị rối mỗi khi cần di chuyển một dây. Bộ quản lý cáp có ống dẫn ngón tay (ngón tay nhựa dẫn dây từ bên này sang bên kia) là định dạng hiệu quả nhất và có sẵn từ Panduit, Leviton và các nhà sản xuất phụ kiện giá đỡ thông thường dành cho $15–$60 mỗi đơn vị 1U .

Phần cứng hỗ trợ cáp và J-Hooks

Phía sau bảng vá lỗi, các đường cáp đến cần được hỗ trợ đều đặn để ngăn trọng lượng của bó cáp kéo lên các đầu cuối. Móc chữ J—giá đỡ hình yên ngựa bằng nhựa hoặc kim loại gắn vào ray giá đỡ, cấu trúc khay cáp hoặc đinh tán trên tường—giữ các bó cáp mà không nén chúng. TIA-569 đề xuất các điểm hỗ trợ cứ sau 4–5 feet (1,2–1,5 mét) dọc theo các đường cáp ngang. Móc chữ J không tốn kém ($0,50–$2,00 mỗi cái) nhưng phải được lắp đặt trước khi chạy cáp, khiến chúng trở thành một hạng mục lập kế hoạch giống như một công cụ.

Băng cá, Dụng cụ kéo cáp và Thiết bị truy cập

Trừ khi các đường cáp đã được kéo sẵn đến vị trí bảng vá lỗi, bạn sẽ cần các công cụ để định tuyến cáp xuyên tường, phía trên trần nhà và qua ống dẫn. Các công cụ cụ thể phụ thuộc vào môi trường cài đặt, nhưng những công cụ sau đây luôn cần thiết.

băng cá

Băng cá là một loại băng dài, bằng thép hoặc sợi thủy tinh bán cứng, có thể được đẩy qua các hốc ống dẫn hoặc tường để tạo đường kéo. Khi băng cá đến điểm đích, dây cáp sẽ được gắn vào băng và kéo trở lại. Băng cá thép trong Chiều dài 50 feet và 100 feet xử lý hầu hết các tình huống cài đặt thương mại. Băng cá sợi thủy tinh được ưu tiên sử dụng trong môi trường có hệ thống dây điện trực tiếp gần đó vì sợi thủy tinh không dẫn điện. Klein Tools, Greenlee và Milwaukee đều sản xuất các sản phẩm băng dính cá đáng tin cậy.

Que phát sáng và Bit Flex

Thanh phát sáng là thanh đẩy bằng sợi thủy tinh dùng để điều hướng cáp qua các không gian thông tầng trên trần mở, nơi dây cá quá cứng để di chuyển xung quanh các vật cản. Chúng kết nối từ đầu đến cuối ở các đoạn thường dài 4 feet, cho phép chạy 20–30 feet trở lên qua không gian chật hẹp trên trần nhà. Mũi khoan linh hoạt—phần mở rộng mũi khoan dài, linh hoạt—được sử dụng để khoan xuyên qua các chốt chặn lửa, tấm trên cùng và hốc tường ở những vị trí mà mũi khoan tiêu chuẩn không thể chạm tới.

Thang bậc và thiết bị an toàn

Hầu hết việc lắp đặt bảng điều khiển mạng đều liên quan đến việc làm việc ở độ cao—trên trần nhà, trên giá đỡ bậc thang hoặc chạm tới đỉnh của giá đỡ thiết bị cao. Thang bậc bằng sợi thủy tinh dài 6 feet là một thiết bị lắp đặt tiêu chuẩn. Trong các trung tâm dữ liệu có sàn nâng hoặc giá đỡ khung mở cao, bệ bước ổn định cũng quan trọng không kém. Phải đeo thiết bị bảo hộ cá nhân bao gồm kính an toàn (để khoan và đục lỗ dây dẫn có thể gãy và trở thành đạn) và găng tay chống cắt (để xử lý các cạnh cáp và đường ray giá đỡ) trong suốt quá trình lắp đặt.

Danh sách công cụ hoàn chỉnh theo giai đoạn cài đặt

Bảng bên dưới sắp xếp các công cụ cần thiết theo giai đoạn cài đặt bảng vá mạng điển hình, từ việc kéo cáp cho đến tài liệu cuối cùng. Sử dụng danh sách này làm danh sách kiểm tra trước khi làm việc để đảm bảo không thiếu thứ gì trước khi bắt đầu công việc.

Các công cụ dành riêng cho việc cài đặt Bảng vá lỗi được bảo vệ và Cat6A

Cáp xoắn đôi (STP) được bảo vệ và cài đặt Cat6A có các yêu cầu công cụ cụ thể ngoài bộ tiêu chuẩn. Việc bỏ qua những khác biệt này sẽ dẫn đến lỗi nối đất, đứt mạch liên tục của tấm chắn và lỗi kiểm tra chứng nhận gây tốn kém cho việc chẩn đoán và khắc phục sau thực tế.

Công cụ chuẩn bị cáp được bảo vệ

Cáp STP có lá chắn hoặc tấm chắn bện bao quanh cả bốn cặp. Sau khi lột vỏ, tấm chắn này phải được gấp lại cẩn thận bên trên vỏ cáp mà không làm rách nó, sau đó gắn vào vỏ đầu nối kim loại của bảng vá được che chắn trong quá trình kết thúc. Cần có một cặp kìm mũi kim có đầu nhọn và một công cụ kết thúc giắc cắm keystone được che chắn chuyên dụng (do nhà sản xuất bảng điều khiển cung cấp) cho bước này. Cố gắng gấp và liên kết tấm chắn bằng tay trần sẽ tạo ra sự tiếp xúc với tấm chắn không nhất quán, điều này làm mất đi mục đích của hệ thống cáp được che chắn.

Công cụ nối đất và phần cứng

Bảng điều khiển mạng được bảo vệ phải được liên kết với bus nối đất của giá đỡ, từ đó kết nối với hệ thống liên kết và nối đất viễn thông của tòa nhà (như được định nghĩa trong TIA-607-C). Điều này đòi hỏi một dây dẫn nối đất (tối thiểu 6 đồng AWG để liên kết giá đỡ với mặt đất trong hầu hết các hệ thống lắp đặt thương mại), một công cụ uốn vấu và các vấu nén thích hợp. Đồng hồ vạn năng được sử dụng để xác minh tính liên tục của đường nối đất từ ​​bảng điều khiển đến điện cực nối đất chính. Nếu đường dẫn đất bị hở hoặc điện trở vượt quá 1 ohm, hệ thống che chắn sẽ không hoạt động như thiết kế.

Những cân nhắc cụ thể về Cat6A

Cáp Cat6A có đường kính lớn hơn đáng kể so với Cat6—thường 7–8 mm so với 5–6 mm —và yêu cầu các phụ kiện quản lý cáp lớn hơn (móc chữ J rộng hơn, bộ quản lý cáp có công suất cao hơn) và một công cụ bấm lỗ được đặt ở mức lực cao dành cho dây dẫn 23 AWG cứng hơn. Đường kính tăng lên cũng có nghĩa là bảng điều khiển có dây Cat6A 48 cổng sẽ có bó cáp phía sau dày hơn nhiều so với bảng Cat6 tương đương. Không gian quản lý cáp phía sau phải được quy hoạch phù hợp, có độ sâu rõ ràng ít nhất 3–4 inch phía sau bảng điều khiển để quản lý bó.

Dụng cụ an toàn và thiết bị bảo hộ cá nhân

Lắp đặt bảng vá lỗi là một công việc buôn bán vật chất có rủi ro thương tích thực sự. PPE và các công cụ an toàn sau đây phải có trong bộ dụng cụ của mỗi người lắp đặt.

• Kính an toàn: Cần thiết khi khoan, đục lỗ dây dẫn và cắt cáp. Các đầu dây và mảnh áo khoác có thể trở thành đạn có tốc độ cao.
• Găng tay chống cắt (Cấp A4 trở lên): Đường ray giá đỡ và các cạnh đục lỗ có gờ sắc nét. Găng tay chống cắt được xếp hạng theo ANSI/ISEA 105 Cấp A4 mang lại sự bảo vệ đầy đủ mà không làm giảm đáng kể sự khéo léo khi xử lý cáp.
• Khẩu trang N95: Cần thiết khi làm việc trên trần nhà có lớp cách nhiệt bằng sợi thủy tinh, phun chất chống cháy hoặc tích tụ bụi và các hạt nhỏ.
• Miếng đệm đầu gối: Việc kết thúc cáp tại các bảng vá lỗi ở mức sàn trong vỏ gắn trên tường đòi hỏi phải quỳ gối liên tục. Miếng đệm đầu gối chuyên nghiệp giúp giảm mệt mỏi và ngăn ngừa chấn thương trên sàn bê tông hoặc gạch.
• Đèn pha hoặc đèn nhiệm vụ: Phía sau của giá đỡ có màu tối. Đèn pha giúp cả hai tay rảnh rỗi khi làm việc với cáp và loại bỏ sự cần thiết của người trợ giúp để cầm đèn pin.
• Thang bước không dẫn điện: Thang sợi thủy tinh là bắt buộc khi làm việc gần các thiết bị điện có điện. Thang nhôm có nguy cơ bị điện giật trong phòng máy chủ nơi lắp đặt bộ phân phối điện (PDU) và hệ thống UPS.

Bộ công cụ dành cho người mới bắt đầu và bộ công cụ chuyên nghiệp: Ngân sách dành cho những gì

Đối với ai đó lần đầu tiên cài đặt bảng vá lỗi mạng tại nhà hoặc văn phòng nhỏ, một bộ công cụ tối thiểu sẽ bao gồm những thứ cần thiết mà không phải trả chi phí không cần thiết. Đối với một trình cài đặt chuyên nghiệp triển khai các bảng vá lỗi thường xuyên cho các dự án thương mại, một bộ công cụ hoàn chỉnh sẽ mang lại chất lượng và tốc độ mà công việc chuyên nghiệp yêu cầu.

Đối với các nhà thầu chuyên nghiệp không thể biện minh cho việc mua ngay một thiết bị kiểm tra chứng nhận, việc thuê trực tiếp từ Fluke Networks hoặc thông qua các đối tác cho thuê được ủy quyền thường tốn kém. $150–$300 mỗi tuần , giúp chứng nhận có thể tiếp cận được về mặt kinh tế ngay cả khi sử dụng cho một dự án.
