Các bảng vá lỗi được nối dây như thế nào?

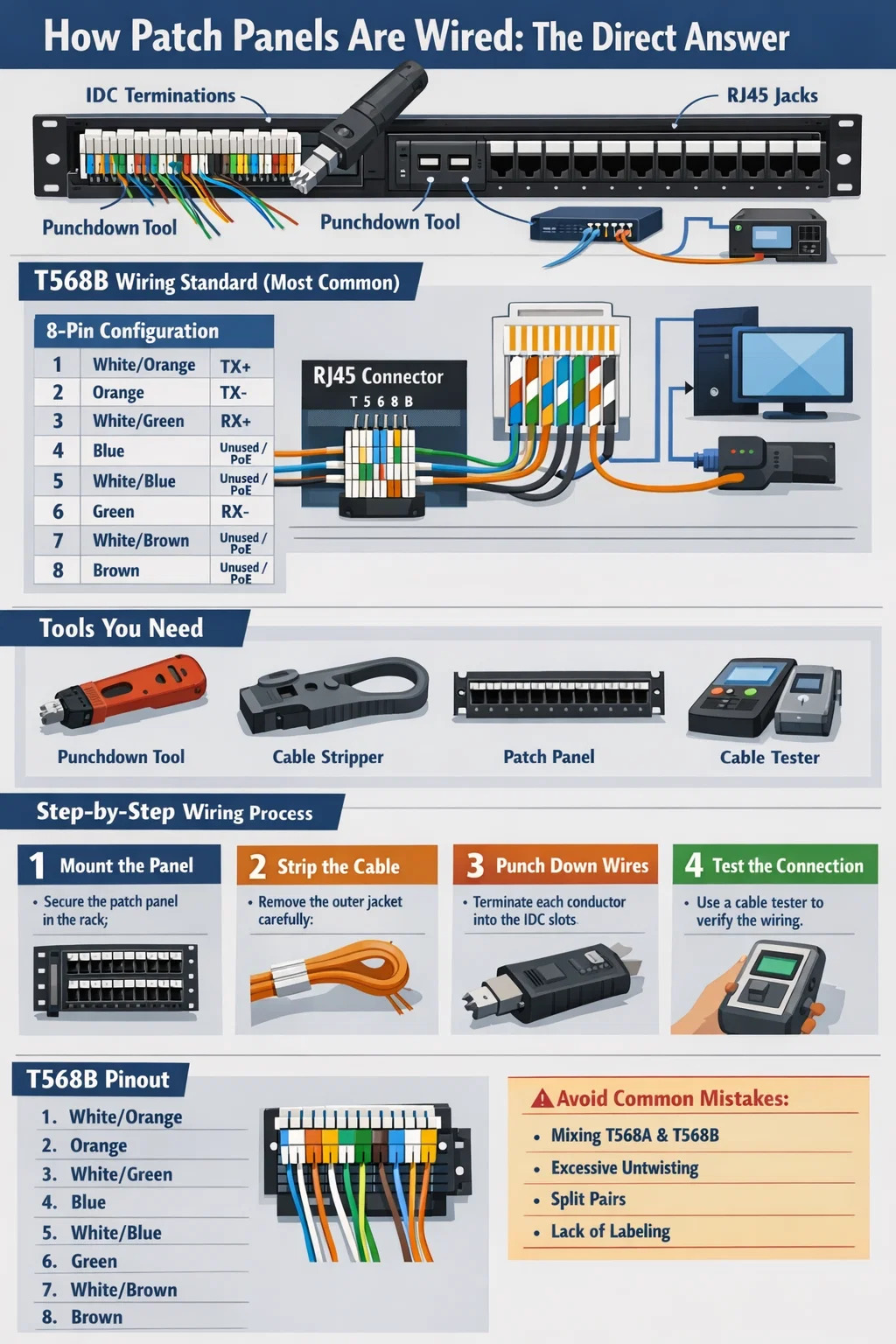

Bảng vá được nối dây như thế nào: Câu trả lời trực tiếp

A bảng vá lỗi mạng được nối dây bằng cách chấm dứt các dây dẫn đồng riêng lẻ từ hệ thống cáp có cấu trúc chạy vào phía sau bảng điều khiển bằng công cụ bấm lỗ, tuân theo tiêu chuẩn nối dây T568A hoặc T568B. Mỗi trong số tám dây dẫn trong cáp Cat5e, Cat6 hoặc Cat6A được đặt vào khe IDC (Đầu nối dịch chuyển cách điện) được mã hóa màu ở mặt sau của cổng bảng vá lỗi. Sau khi được đục lỗ, mặt trước của bảng điều khiển sẽ lộ ra các giắc cắm keystone RJ45, cho phép cáp nối ngắn kết nối thiết bị với bộ chuyển mạch, bộ định tuyến hoặc các thiết bị mạng khác.

Toàn bộ mục đích của bảng vá lỗi trong giá mạng là hoạt động như một điểm cuối cố định, có tổ chức để chạy cáp ngang, giữ cho cơ sở hạ tầng của bạn sạch sẽ và giúp việc di chuyển, bổ sung và thay đổi trở nên dễ dàng mà không làm ảnh hưởng đến hệ thống cáp cố định phía sau các bức tường. Hầu hết các cài đặt chuyên nghiệp đều sử dụng T568B làm tiêu chuẩn nối dây mặc định , mặc dù T568A là bắt buộc đối với các tòa nhà chính phủ theo một số tiêu chuẩn nhất định. Điều quan trọng nhất là tính nhất quán - không bao giờ trộn lẫn các tiêu chuẩn trong cùng một lần chạy.

Tìm hiểu các tiêu chuẩn nối dây T568A và T568B

Trước khi chạm vào một sợi dây, bạn cần hiểu hai tiêu chuẩn nối dây được sử dụng trên hầu hết tất cả các hệ thống cáp có cấu trúc trên thế giới. Cả T568A và T568B đều sử dụng tất cả tám dây dẫn trong cáp Cat — bốn cặp — nhưng chúng khác nhau về cách sắp xếp các cặp màu cam và xanh lục trên các chân 1, 2, 3 và 6.

Ghim-Out T568B (Phổ biến nhất ở Bắc Mỹ)

T568A hoán đổi cặp màu cam và xanh lục, đặt màu trắng/xanh lục trên chân 1, màu xanh lá cây trên chân 2, màu trắng/cam trên chân 3 và màu cam trên chân 6. Sự khác biệt về chức năng giữa hai màu này là bằng 0 đối với các kết nối xuyên suốt — điều này chỉ quan trọng đối với cáp chéo, trong đó một đầu sử dụng T568A và đầu kia sử dụng T568B. Đối với Gigabit Ethernet và 10GbE, cả bốn cặp đều mang dữ liệu đồng thời , đó là lý do tại sao việc duy trì tính toàn vẹn của từng cặp trong suốt quá trình đột lỗ là rất quan trọng đối với tính toàn vẹn của tín hiệu ở tốc độ cao.

Công cụ và vật liệu bạn cần trước khi bắt đầu

Việc vội vã chấm dứt bảng vá lỗi mà không có công cụ phù hợp sẽ tạo ra các kết nối không đáng tin cậy, vượt qua bài kiểm tra liên kết cơ bản nhưng không thành công khi tải mạng thực. Đây là mọi thứ bạn cần trên băng ghế trước khi kéo một sợi cáp xuyên tường.

• Dụng cụ đột dập 110 lưỡi - Một công cụ tác động chất lượng với cài đặt lực có thể điều chỉnh. Lực thấp để tạo điểm tựa ban đầu, lực cao để kết thúc cuối cùng. Fluke Networks và Paladin Tools đều đưa ra những lựa chọn đáng tin cậy trong phạm vi $25–$60. Tránh các phiên bản không có thương hiệu giá rẻ làm hỏng danh bạ IDC.
• Máy rút dây cáp — Kìm tuốt dây lưỡi tròn chuyên dụng cho cáp mạng, không phải kìm cắt hộp đa năng. Bạn muốn tháo lớp áo khoác bên ngoài mà không làm rách lớp cách điện của dây dẫn. Một vết nứt trên lớp cách điện của dây dẫn gây ra các bất thường về trở kháng, biểu hiện dưới dạng lỗi suy hao phản hồi trên thiết bị chứng nhận cáp.
• Bảng vá lỗi mạng — Bảng 1U 24 cổng hoặc 48 cổng là tiêu chuẩn trong hầu hết các cài đặt. Tấm Cat5e xử lý tốc độ lên tới 1Gbps. Tấm Cat6 được đánh giá ở tốc độ 1Gbps ở tần số 250 MHz và có thể hỗ trợ 10GbE ở khoảng cách ngắn hơn. Các tấm Cat6A chạy 10GbE ở quãng đường tối đa 100 mét ở tốc độ 500 MHz.
• Thanh quản lý cáp hoặc vòng chữ D — Gắn thiết bị này vào bộ phận giá đỡ ngay phía trên hoặc bên dưới bảng điều khiển. Nếu không có tính năng giảm căng thẳng và quản lý cáp, các cổng bảng vá lỗi sẽ gặp phải áp lực cơ học làm suy giảm tiếp xúc IDC theo thời gian.
• Máy kiểm tra hoặc chứng nhận cáp — Máy kiểm tra tính liên tục cơ bản như Klein Tools VDV526-100 (~$30) xác nhận tính chính xác của bản đồ dây. Đối với các hệ thống lắp đặt chuyên nghiệp cần chứng nhận TIA-568, Máy phân tích cáp Fluke DSX là tiêu chuẩn ngành nhưng có giá vài nghìn đô la — hầu hết các nhà thầu đều thuê những thiết bị này để sử dụng cho từng dự án cụ thể.
• Nhà sản xuất nhãn và đánh dấu vĩnh viễn — Dán nhãn mỗi cổng trước khi kết thúc. Việc dán nhãn lại sau thực tế là một công việc khốn khổ và dẫn đến sai sót về tài liệu.
• Dây buộc cáp Velcro — Không bao giờ sử dụng dây buộc zip trên cáp mạng. Dây buộc zip quá chặt sẽ làm biến dạng hình dạng cáp và thay đổi hình dạng cặp, làm giảm hiệu suất tần số cao. Dây đai Velcro cho phép điều chỉnh và không làm căng cáp.

Từng bước: Cách nối dây bảng vá lỗi mạng

Quy trình sau đây áp dụng cho bảng vá lỗi đục lỗ kiểu 110 tiêu chuẩn — loại được sử dụng trong hầu hết các cài đặt Cat5e, Cat6 và Cat6A thương mại. Các bảng mô-đun kiểu Keystone tuân theo cùng một logic kết thúc dây dẫn nhưng sử dụng các giắc cắm keystone riêng lẻ có thể tháo rời thay vì khung phía sau cố định.

Bước 1 - Gắn bảng điều khiển và lên kế hoạch bố cục của bạn

Gắn bảng vá lỗi vào giá đỡ trước khi chạy bất kỳ dây cáp nào tới nó. Sử dụng đai ốc và ốc vít phù hợp với loại giá đỡ của bạn - hầu hết các giá đỡ 19 inch tiêu chuẩn đều sử dụng ren 10-32 hoặc 12-24. Chặt ngón tay thôi chưa đủ; một bảng điều khiển lỏng lẻo sẽ rung động và gây căng thẳng cho các đầu cuối theo thời gian. Hãy quyết định sơ đồ đánh số cổng của bạn ngay bây giờ. Cách tiếp cận phổ biến là đánh số cổng từ 1–24 từ trái sang phải trên một bảng điều khiển, với phòng vật lý hoặc vị trí thả được ghi lại trong bảng tính hoặc phần mềm quản lý cáp ngay từ ngày đầu tiên.

Bước 2 - Định tuyến cáp và để lại vòng lặp dịch vụ phù hợp

Kéo cáp ngang chạy qua ống dẫn hoặc khay cáp vào giá đỡ. Để lại một vòng dịch vụ chùng ít nhất 12–18 inch ở cuối bảng vá lỗi. Sự chùng này phục vụ hai mục đích: nó cho phép bạn nối lại cáp nếu một cổng bị lỗi mà thời gian chạy không quá ngắn và nó làm giảm sức căng cơ học trên kết nối bấm lỗ. Không bao giờ kéo cáp quá chặt đến mức không có độ chùng ở điểm cuối — đây là một lỗi phổ biến trong quá trình lắp đặt tự làm, gây ra lỗi tiếp xúc nhiều tháng sau đó khi tòa nhà thay đổi nhiệt độ.

Bước 3 - Lột áo khoác ngoài

Sử dụng kìm tuốt dây cáp để loại bỏ khoảng 1,5 đến 2 inch lớp vỏ ngoài khỏi đầu mỗi dây cáp. Dùng dụng cụ thoát y rạch áo khoác, xoay dụng cụ quanh dây cáp một lần, sau đó trượt áo khoác ra. Kiểm tra tất cả tám dây dẫn xem có vết khía nào trên lớp cách điện riêng lẻ không. Lớp cách điện bị tổn hại trên dây dẫn sẽ gây ra nhiễu xuyên âm theo cặp và có thể được phát hiện ở tốc độ Gigabit. Nếu bạn thấy một vết khía, hãy cắt bớt phần cuối và tước lại - đừng cắt dây dẫn bị hỏng.

Bước 4 - Tháo và đặt dây dẫn

Chỉ tháo từng cặp vừa đủ để chạm tới khe IDC được chỉ định trên bảng vá lỗi. Các tiêu chuẩn TIA-568 chỉ định mức độ xoắn tối đa 0,5 inch (13mm) cho Cat5e và 0,375 inch (9,5mm) cho Cat6 . Vượt quá các giới hạn này sẽ làm giảm hiệu suất TIẾP THEO (Xuyên âm gần cuối) của cáp. Đặt từng dây dẫn vào khe mã màu ở phía sau cổng bảng vá lỗi. Mã màu khe trên bảng sẽ khớp với T568A hoặc T568B — nhiều bảng hiển thị cả hai mã màu cạnh nhau, được gắn nhãn A và B. Chọn mặt chính xác cho tiêu chuẩn bạn đã chọn và đặt từng dây dẫn vào đó. Dây dẫn không cần phải được đẩy xuống hoàn toàn ở giai đoạn này - công cụ bấm lỗ sẽ thực hiện việc đó.

Bước 5 - Đấm xuống từng dây dẫn

Đặt lưỡi dao 110 của dụng cụ đục lỗ lên trên dây dẫn trong rãnh của nó. Lưỡi dao có hai mặt - một mặt cắt phần dây dẫn dư thừa và một mặt thì không. Mặt cắt phải hướng ra ngoài (cách xa thân bảng) để phần đuôi dây thừa được cắt bớt làm chỗ tựa dây dẫn. Đập dụng cụ một cách chắc chắn và vuông góc. Một công cụ bấm lỗ tác động chất lượng sẽ phát ra âm thanh khi nó kích hoạt. Không sử dụng tuốc nơ vít hoặc dụng cụ không va đập để ấn dây dẫn vào khe IDC - lưỡi IDC phải xuyên qua lớp cách điện của dây dẫn theo một chuyển động được điều khiển duy nhất để tạo ra kết nối kín khí, chống ăn mòn. Dây dẫn bị ép chậm dẫn đến kết nối có điện trở cao nhưng thỉnh thoảng bị hỏng.

Lặp lại cho tất cả tám dây dẫn trên mỗi cổng. Khi hoàn tất, mỗi đuôi dây dẫn phải được cắt gọn gàng bằng khối IDC và không được nhìn thấy đồng trần bên ngoài khe cắm.

Bước 6 - Áp dụng biện pháp giảm căng thẳng và quản lý cáp

Hầu hết các tấm vá bao gồm một thanh giảm căng bằng nhựa hoặc các điểm neo dây cáp ở phía sau. Luồn từng cáp đã kết thúc qua giá đỡ giảm lực căng và cố định nó bằng dây buộc Velcro. Cáp phải đủ chắc chắn để việc kéo cáp chắc chắn không truyền lực cơ học đến đầu cuối đột lỗ. Đặt dây cáp gọn gàng dọc theo phía sau giá đỡ và định tuyến chúng vào kênh quản lý cáp. Việc bọc cáp kém là nguyên nhân hàng đầu gây ra các cuộc gọi lại — cáp bị lỏng cuối cùng sẽ bị vướng, giật hoặc vướng víu bởi người đang làm việc trên giá đỡ.

Bước 7 - Kiểm tra mọi cổng

Kết nối bộ gửi thiết bị kiểm tra cáp với cổng RJ45 phía trước và bộ thu từ xa với đầu kia của cùng một đường cáp (ở tấm tường hoặc ổ cắm). Chạy thử nghiệm bản đồ dây. Người kiểm tra sẽ xác nhận rằng tất cả tám dây dẫn được kết nối với các chân chính xác mà không bị hở, chập mạch, cặp đảo ngược, cặp tách hoặc cặp chuyển vị. Một cặp dây dẫn tách biệt — trong đó hai dây dẫn từ các cặp khác nhau được nối vào cùng một vị trí khe RJ45 — đã vượt qua bài kiểm tra tính liên tục cơ bản nhưng không thành công ở tốc độ cao do tín hiệu cặp vi sai bị hỏng. Kiểm tra bản đồ dây thích hợp sẽ bắt được các cặp bị chia cắt.

Các loại bảng vá lỗi và thời điểm sử dụng từng loại

Không phải tất cả các bảng vá mạng đều được nối dây giống nhau vì không phải tất cả các bảng đều sử dụng cùng một kiến trúc đầu cuối. Hiểu được sự khác biệt sẽ giúp bạn chọn bảng điều khiển phù hợp để cài đặt và tránh các vấn đề về tương thích.

Bảng đục lỗ cố định 110 kiểu

Đây là loại truyền thống và phổ biến nhất. Mặt sau của bảng điều khiển là một khối nhựa cố định có các khe IDC cho mỗi trong số tám dây dẫn trên mỗi cổng, được sắp xếp thành các hàng được mã hóa màu. Việc chấm dứt là vĩnh viễn — nếu liên hệ IDC của một cổng không thành công, bạn không thể thay thế chỉ cổng đó mà không thay thế toàn bộ bảng điều khiển. Những tấm nền này không đắt, với tấm nền Cat6 24 cổng thường có giá từ $20–$50 và chúng cực kỳ đáng tin cậy khi được kết thúc đúng cách. Chúng là sự lựa chọn phù hợp cho hầu hết việc lắp đặt hệ thống cáp có cấu trúc cố định.

Bảng vá mô-đun Keystone

Các tấm keystone là các khung tấm mặt trống chấp nhận các giắc cắm keystone được kết thúc riêng lẻ - cùng loại được sử dụng trong các ổ cắm trên tường. Mỗi cổng là một mô-đun gắn vào riêng biệt. Ưu điểm chính là các cổng riêng lẻ có thể được thay thế mà không cần kết nối lại các cổng lân cận. Chúng cũng cho phép các bảng điều khiển đa phương tiện — bạn có thể lắp một số khe bằng giắc cắm keystone Cat6A, các khe khác bằng bộ ghép LC sợi và các khe khác có các miếng chèn trống, tất cả đều nằm trên cùng một mặt bảng. Sự đánh đổi là chi phí trên mỗi cổng cao hơn và chất lượng giắc cắm trên bảng điều khiển có nhiều thay đổi hơn một chút nếu sử dụng các nhà sản xuất giắc cắm khác nhau.

Bảng vá góc và phẳng

Các bảng vá lỗi tiêu chuẩn trình bày các cổng RJ45 của chúng thành một hàng ngang phẳng hướng thẳng về phía trước. Các tấm vá góc - đôi khi được gọi là tấm có bản lề hoặc tấm xoay - hướng cổng phía trước hướng xuống dưới, thường là 15 hoặc 45 độ. Điều này giúp kết nối và định tuyến cáp vá dễ dàng hơn trong môi trường giá đỡ dày đặc, nơi quản lý cáp chặt chẽ. Trong bảng điều khiển phẳng 48 cổng 1U được trang bị đầy đủ, việc tiếp cận các cổng ở hàng sau bằng cáp nối yêu cầu định tuyến cáp theo cách làm căng đầu nối RJ45. Một bảng điều khiển có góc cạnh làm giảm ứng suất bán kính uốn cong đó. Việc cài đặt mật độ cao với 48 cổng trở lên trên mỗi đơn vị giá đỡ sẽ được hưởng lợi đáng kể từ các tấm nền có góc cạnh.

Tấm vá sợi quang

Tấm vá sợi về cơ bản khác với tấm đồng. Họ hoàn toàn không sử dụng các dấu chấm dứt. Thay vào đó, chúng chứa các đầu nối cáp quang - LC, SC, ST hoặc MPO - ở dạng bím tóc được kết thúc trước được nối liền với các sợi quang đến bên trong bảng điều khiển hoặc dưới dạng các băng cassette được kết thúc trước gắn vào khung. Thân bảng điều khiển cung cấp lớp vỏ bảo vệ cho các đầu sợi quang và giá đỡ cho bộ điều hợp khớp nối cho phép kết nối cáp nối. Bắt buộc phải làm sạch các đầu nối sợi bằng các công cụ tuân thủ IEC 61300-3-35 thích hợp trước mỗi kết nối — các mặt cuối của sợi bị nhiễm bẩn gây ra tổn thất chèn vượt quá toàn bộ mức tổn thất của một liên kết.

Bảng vá Cat5e vs Cat6 vs Cat6A: Sự khác biệt về hiệu suất

Loại cáp bạn cài đặt sẽ xác định loại bảng vá lỗi bạn cần. Việc trộn các danh mục - ví dụ: cài đặt cáp Cat6 nhưng kết thúc vào bảng vá Cat5e - giới hạn toàn bộ kênh ở hiệu suất Cat5e. Mọi thành phần trong kênh phải đáp ứng hoặc vượt quá danh mục mục tiêu.

Các bảng vá lỗi Cat6A về mặt vật lý lớn hơn các bảng Cat5e hoặc Cat6 vì cáp Cat6A dày hơn đáng kể - đường kính ngoài thường là 7–8 mm so với 5–6 mm đối với Cat6. Bảng điều khiển 24 cổng Cat6A thường chiếm tương đương 1,5U không gian thực trên giá đỡ do có thêm yêu cầu quản lý cáp ở phía sau. Lập kế hoạch bố trí giá đỡ của bạn cho phù hợp.

Cách bảng vá kết nối với thiết bị chuyển mạch và thiết bị đầu cuối

Bản thân bảng vá lỗi không thực hiện bất kỳ chuyển đổi hoặc định tuyến nào. Nó hoàn toàn là một điểm kết thúc thụ động và kết nối chéo. Hiểu cách nó nằm trong đường dẫn mạng sẽ làm rõ lý do tại sao việc đi dây phù hợp lại quan trọng đến vậy.

Kênh hoàn chỉnh từ bộ chuyển mạng tới máy trạm hoặc camera IP chạy như sau:

1. Cổng chuyển đổi mạng → cáp nối ngắn (thường dài 1–3 feet) → cổng RJ45 phía trước bảng vá lỗi
2. Điểm cuối IDC của bảng vá lỗi → cáp ngang chạy xuyên tường/trần/ống dẫn
3. Chạy cáp ngang → giắc cắm RJ45 trên tường (hoặc hộp gắn trên bề mặt)
4. Ổ cắm trên tường → cáp nối ngắn → thiết bị đầu cuối (PC, điện thoại, AP, camera)

TIA-568 xác định liên kết cố định tối đa (từ IDC bảng vá đến IDC ổ cắm trên tường) là 90 mét , với 10 mét còn lại được phân bổ trên tất cả các cáp vá trong kênh để đạt tổng chiều dài kênh tối đa là 100 mét. Vượt quá 90 mét khi chạy ngang là vi phạm tiêu chuẩn và sẽ gây ra lỗi ngẫu nhiên ở tốc độ Gigabit ngay cả khi kiểm tra cáp sạch ở tần số thấp hơn.

Cáp vá kết nối công tắc với bảng điều khiển và ổ cắm trên tường với thiết bị cũng phải phù hợp với loại kênh. Việc sử dụng cáp vá Cat5e trong kênh Cat6A sẽ tạo ra nút thắt cổ chai tại điểm cụ thể đó trong kênh. Luôn sử dụng cáp vá được xếp loại phù hợp với hệ thống cáp ngang đã lắp đặt của bạn.

Những lỗi nối dây thường gặp và cách tránh chúng

Trải nghiệm thực tế cho thấy các lỗi tương tự xuất hiện lặp đi lặp lại trong quá trình cài đặt bảng vá lỗi, từ thiết lập tại nhà nhỏ đến xây dựng cho doanh nghiệp lớn. Biết những gì cần xem để tiết kiệm thời gian khắc phục sự cố.

Trộn T568A và T568B trên cùng một lần chạy

Nếu bạn đấu dây đầu bảng vá lỗi tới T568B và đầu ổ cắm trên tường đến T568A, bạn đã vô tình tạo ra một cáp chéo. Các công tắc hiện đại có tính năng Auto-MDIX thường có thể bù trừ, nhưng điều này không đảm bảo cho tất cả các thiết bị và gây nhầm lẫn trong quá trình bảo trì sau này. Mỗi lần chạy cáp phải sử dụng cùng một tiêu chuẩn ở cả hai đầu.

Tháo xoắn quá mức các cặp

Đây là lỗi làm giảm hiệu suất phổ biến nhất. Việc kéo các cặp ra xa nhau hơn khoảng cách cho phép để giúp chúng dễ dàng đặt vào các khe IDC sẽ làm hỏng khả năng loại bỏ nhiễu xuyên âm mà hình học cặp xoắn mang lại. Ở tốc độ 100 MHz, điều này thường không được chú ý. Ở tốc độ 500 MHz (Cat6A), nó gây ra lỗi. Duy trì độ xoắn trong khoảng 13 mm so với IDC đối với Cat5e và 9,5 mm đối với Cat6 trở lên.

Chia cặp

Ví dụ, một cặp bị tách xảy ra khi dây dẫn màu trắng/xanh lá cây được đặt trong khe chân 1 nhưng dây dẫn màu xanh lá cây được đặt trong khe chân 4 thay vì chân 3. Các dây dẫn này đến từ các cặp khác nhau. Trình kiểm tra tính liên tục cơ bản cho thấy điều này là chính xác - tất cả tám chân đều có vẻ được kết nối. Nhưng một máy kiểm tra bản đồ dây thích hợp sẽ phát hiện ra cặp bị tách vì nó đo sự cân bằng của cặp điện. Các cặp phân tách gây ra nhiễu xuyên âm nghiêm trọng phá hủy hoàn toàn hiệu suất Gigabit mặc dù đèn liên kết đơn giản xuất hiện màu xanh lá cây.

Giảm căng thẳng kém

Những dây cáp bị lỏng phía sau bảng vá lỗi sẽ bị bất kỳ ai làm việc trên giá đỡ giẫm lên, kéo và làm vướng víu. Một cú kéo mạnh lên một sợi cáp không được giảm sức căng có thể làm mất đầu nối đột ngột đủ để tạo ra kết nối không liên tục — một trong những lỗi khó phát hiện nhất vì nó xuất hiện và biến mất khi có sự thay đổi về độ rung và nhiệt độ.

Không có tài liệu

Bảng vá lỗi không được gắn nhãn là quả bom hẹn giờ đối với các quản trị viên mạng trong tương lai. Nếu không có bản đồ cổng tới vị trí, mỗi phiên di chuyển hoặc xử lý sự cố đều yêu cầu phải truy tìm cáp về mặt vật lý. Dán nhãn cho mỗi cổng của bảng vá lỗi và mọi dây cáp ở cả hai đầu trước khi đóng giá lại. Sử dụng quy ước đặt tên nhất quán — số tầng, số phòng, số cửa hàng — và sao lưu tài liệu trong hệ thống quản lý mạng hoặc thậm chí là bảng tính dùng chung.

Nối dây bảng điều khiển trong các tình huống thực tế

Các nguyên tắc trên được áp dụng phổ biến nhưng cách tiếp cận cụ thể khác nhau tùy theo quy mô và kiểu lắp đặt.

Thiết lập văn phòng nhỏ hoặc văn phòng tại nhà

Thiết lập SOHO điển hình có thể bao gồm bảng vá lỗi Cat6 12 cổng hoặc 24 cổng trong một giá treo tường nhỏ, có cáp chạy đến 6–12 ổ cắm trên tường trong toàn bộ không gian. Tổng chiều dài cáp thường dưới 30 mét, vì vậy Cat6 là quá đủ. Một bộ chuyển mạch 8 cổng hoặc 16 cổng duy nhất được nối cáp từ mặt trước của bảng điều khiển. Toàn bộ dự án — bao gồm khoan, chạy cáp xuyên tường, nối cuối và thử nghiệm — cần một người có kinh nghiệm khoảng 4–8 giờ để lắp đặt 10 cổng. Chi phí vật liệu cho quy mô này dao động khoảng $80–$200 USD tùy thuộc vào chất lượng cáp và phần cứng.

Phân phối sàn doanh nghiệp

Trong một tòa nhà thương mại, phòng viễn thông (TR) trên mỗi tầng thường chứa một giá đỡ 2 trụ hoặc 4 trụ với 2–4 bảng vá lỗi có tổng cộng 96–192 cổng, cung cấp tất cả các đường cáp ngang tới sàn. Các bảng này kết nối thông qua cáp vá với một hoặc nhiều bộ chuyển mạch lớp truy cập. Các thiết bị chuyển mạch đường lên qua cáp quang hoặc cáp đồng 10GbE tới lớp phân phối trong phòng dữ liệu chính. Một dự án cáp có cấu trúc có quy mô này cho một sàn rộng 10.000 mét vuông có thể bao gồm 150–200 lần chạy cáp, tất cả đều phải được kiểm tra và ghi lại theo tiêu chuẩn hiệu suất kênh TIA-568 trước khi được chấp nhận. Chi phí dự án điển hình ở quy mô này dao động từ 15.000 USD đến 40.000 USD tùy thuộc vào loại cáp, tỷ lệ lao động địa phương và yêu cầu về ống dẫn.

Bản vá hàng đầu của trung tâm dữ liệu

Trong trung tâm dữ liệu, bảng vá lỗi thường được thay thế bằng băng cáp có cấu trúc và cáp trung kế. Các đường trục cáp quang MPO được kết thúc trước kết nối các hàng giá đỡ thông qua các khay cáp trên cao, kết thúc thành các mô-đun cassette cáp quang có các cổng LC ở mặt trước của khung bảng 1U. Cách tiếp cận này cho phép triển khai toàn bộ đường trục 12 hoặc 24 sợi chỉ bằng một lần kéo và một băng cassette đẩy vào, giúp giảm đáng kể thời gian lắp đặt trong môi trường mật độ cao. Các cụm sợi được kết thúc trước đã được thử nghiệm và chứng nhận tại nhà máy , loại bỏ nguy cơ lỗi chấm dứt trường trong môi trường mà thời gian ngừng hoạt động tiêu tốn hàng nghìn đô la mỗi phút.

Bảo trì và khắc phục sự cố bảng vá lỗi có dây

Sau khi bảng vá lỗi được nối dây và được chứng nhận, việc bảo trì liên tục là tối thiểu — nhưng không phải là không. Các kết nối vật lý xuống cấp theo thời gian do quá trình oxy hóa, rung động và ứng suất cơ học do việc lắp và tháo cáp nối lặp đi lặp lại.

• Thay thế cáp vá chứ không phải đầu cuối bảng điều khiển khi cổng bị lỗi. Trong phần lớn các trường hợp, cổng chết là do cáp vá hoặc cổng chuyển đổi bị hỏng — không phải là điểm kết nối không thành công. Trao đổi cáp vá đầu tiên. Nếu sự cố xảy ra với cáp, hãy thay cáp. Nếu sự cố xảy ra với cổng, hãy kiểm tra bằng cổng chuyển mạch khác trước khi quyết định chấm dứt bảng vá lỗi.
• Giữ bụi khỏi các cổng không sử dụng. Bụi tích tụ bên trong giắc cắm RJ45 — đặc biệt là trong môi trường có khả năng lọc không khí kém — làm tăng khả năng chống tiếp xúc qua nhiều năm. Việc chèn cổng trống có giá rẻ và ngăn chặn hoàn toàn điều này. Một gói 100 miếng chèn cổng trống có giá khoảng $8–$12 và phải được cài đặt ở mọi cổng không sử dụng ngay từ ngày đầu tiên.
• Kiểm tra lại sau bất kỳ hoạt động thể chất nào gần giá đỡ. Bất cứ khi nào ai đó làm việc trong hoặc xung quanh giá đỡ — thêm thiết bị, định tuyến lại cáp, vệ sinh — hãy chạy kiểm tra bản đồ dây kiểm tra tại chỗ trên bất kỳ dây cáp nào đã được xử lý. Tiếp xúc vật lý với cáp có đầu cuối biên có thể biến kết nối đường biên thành lỗi hở.
• Giữ tài liệu hiện tại. Mỗi lần thay đổi cổng, di chuyển thiết bị hoặc chạy cáp mới phải được phản ánh trong tài liệu về cổng. Tài liệu cũ còn tệ hơn là không có tài liệu vì nó tạo ra sự tin cậy sai lầm. Hãy cập nhật tài liệu thành một bước bắt buộc trước khi đóng bất kỳ phiếu thay đổi mạng nào.

Bảng vá lỗi mạng có dây và được ghi chép chính xác là nền tảng của cơ sở hạ tầng mạng đáng tin cậy, có thể quản lý được. Kỷ luật được áp dụng trong quá trình cài đặt ban đầu — tiêu chuẩn nối dây chính xác, giới hạn không xoắn thích hợp, bấm lỗ chắc chắn, kiểm tra kỹ lưỡng và ghi nhãn đầy đủ — sẽ có hiệu quả mỗi khi cần thay đổi mạng hoặc phải tìm ra lỗi. Việc cắt giảm trong quá trình chấm dứt sẽ tạo ra khoản nợ mà nhóm mạng sẽ phải trả trong suốt quá trình cài đặt.
