Tên khác của Patch Panel là gì? Hướng dẫn đầy đủ

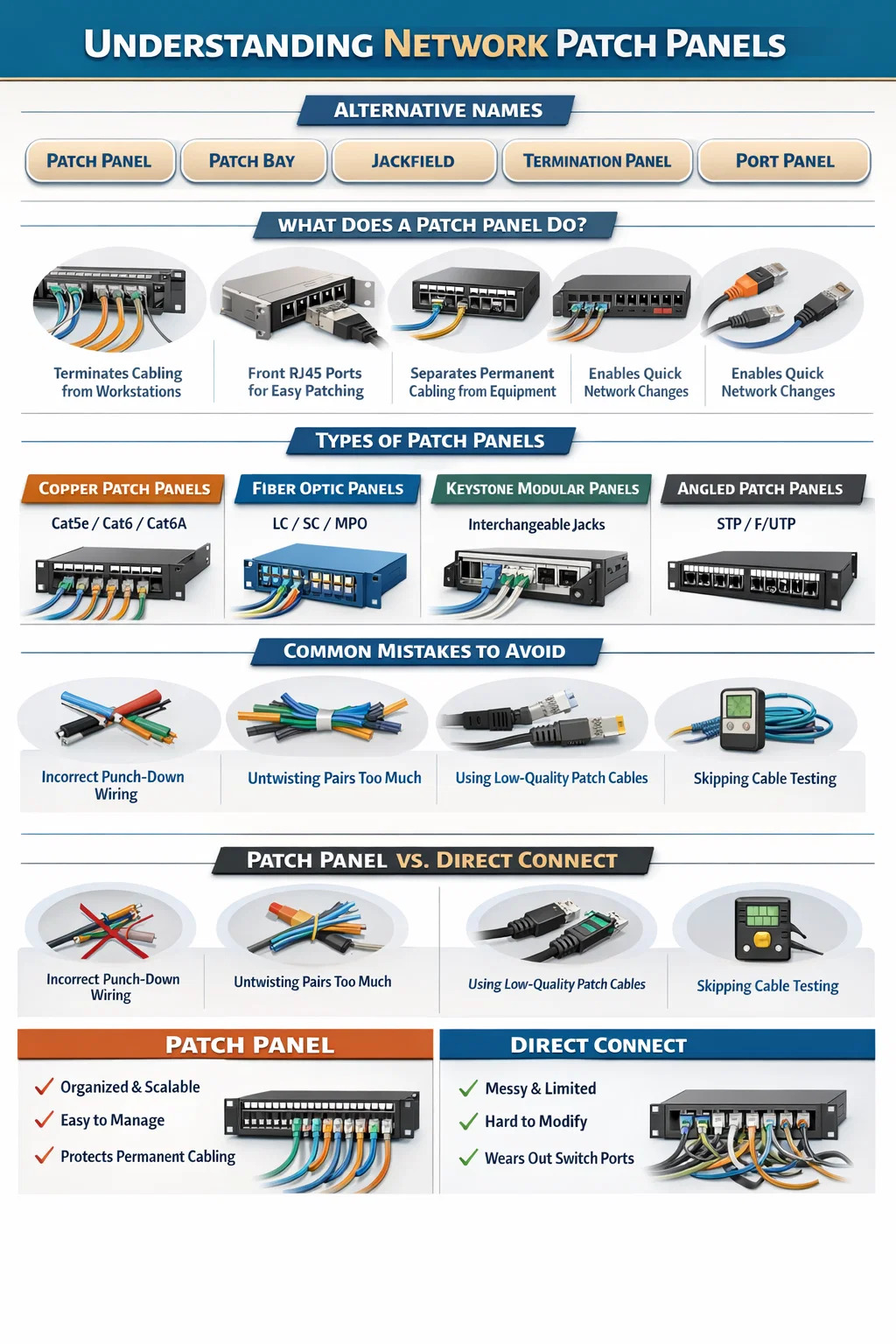

Câu trả lời trực tiếp: Các tên khác cho Bảng vá lỗi

Bảng vá lỗi có nhiều tên tùy thuộc vào ngành, trình cài đặt và thời điểm cài đặt. Các tên thay thế được sử dụng rộng rãi nhất bao gồm vịnh vá , sân jackfield và bảng chấm dứt . Trong môi trường âm thanh và phát sóng, "vùng vá" là thuật ngữ phổ biến. Trong môi trường CNTT và cáp có cấu trúc, "bảng vá lỗi" là tiêu chuẩn, nhưng bạn cũng sẽ gặp phải "bảng cổng", "khối đầu cuối" và đôi khi là "khung phân phối" tùy thuộc vào ứng dụng.

Thuật ngữ "jackfield" bắt nguồn từ việc lắp đặt điện thoại và viễn thông thời kỳ đầu và vẫn phổ biến ở Vương quốc Anh cũng như các cơ sở phát sóng truyền thống. "Bảng điều khiển đầu cuối" được sử dụng trong bối cảnh công nghiệp và trung tâm dữ liệu, trong đó nhấn mạnh vào việc chấm dứt vật lý của việc chạy cáp thay vì vá tín hiệu. Bất kể tên được sử dụng là gì, tất cả các thuật ngữ này đều mô tả cùng một thiết bị cơ bản: một cụm phần cứng được gắn để củng cố các kết nối cáp ở một vị trí tập trung.

Hiểu được những cái tên thay thế này là kiến ​​thức thực tế. Khi tìm nguồn cung ứng thiết bị từ các nhà cung cấp khác nhau, đọc tài liệu lắp đặt cũ hơn hoặc liên lạc với các nhà thầu thuộc các lĩnh vực khác nhau, bạn có thể gặp phải tất cả các thuật ngữ này có thể thay thế cho nhau.

Thật là một Bảng vá lỗi mạng thực sự có

A bảng vá lỗi mạng đóng vai trò là điểm cuối trung tâm cho việc chạy cáp ngang trong hệ thống cáp có cấu trúc. Trong thực tế, mọi dây cáp chạy từ ổ cắm trên tường, máy trạm hoặc điểm truy cập đều kết thúc ở phía sau bảng vá lỗi thông qua các kết nối đột lỗ. Mặt trước của bảng điều khiển hiển thị các cổng RJ45 có thể được kết nối với bộ chuyển mạch, bộ định tuyến hoặc các cổng khác bằng cáp vá ngắn.

Thiết kế này tách biệt cơ sở hạ tầng cáp cố định khỏi thiết bị đang hoạt động. Thay vì chạy cáp trực tiếp vào công tắc - điều này tạo ra hệ thống dây điện thiếu linh hoạt và khó quản lý - bảng vá lỗi hoạt động như một lớp trung gian. Bạn có thể di chuyển, thêm hoặc thay đổi kết nối mạng chỉ bằng cách hoán đổi một sợi cáp ngắn trên bảng điều khiển thay vì định tuyến lại hệ thống cáp kết cấu xuyên tường và trần nhà.

Bảng vá mạng 24 cổng 1U (chiều cao 1,75 inch) tiêu chuẩn có thể hợp nhất tối đa 24 đường cáp riêng lẻ vào một bộ giá đỡ duy nhất. Các mô hình mật độ cao cung cấp 48 cổng trên 1U và thiết kế mô-đun cho phép cấu hình cổng tùy chỉnh. Trong quá trình triển khai doanh nghiệp lớn, một giá đỡ có thể chứa nhiều bảng vá lỗi quản lý hàng trăm kết nối.

Sơ lược về các chức năng cốt lõi

• Chấm dứt các đường cáp ngang từ tấm tường và hộp sàn
• Cung cấp giao diện cổng mặt trước linh hoạt cho các kết nối cáp vá
• Tổ chức và gắn nhãn các kết nối mạng để dễ nhận biết
• Bảo vệ hệ thống cáp cố định khỏi bị mài mòn do chu kỳ kết nối và ngắt kết nối thường xuyên
• Cho phép thay đổi mạng nhanh chóng mà không cần định tuyến lại cáp vật lý
• Hỗ trợ quản lý tài liệu và lớp vật lý trong hệ thống cáp có cấu trúc

Phân tích thuật ngữ: Mọi tên và nguồn gốc của nó

Sự thay đổi cách đặt tên xung quanh bảng vá lỗi không phải là tùy ý. Mỗi thuật ngữ có nguồn gốc riêng biệt gắn liền với một ngành hoặc thời đại cụ thể. Biết mỗi tên đến từ đâu sẽ giúp bạn hiểu được bối cảnh mà bạn có thể gặp phải nó.

Patch Bay và Patch Panel: Chúng có giống nhau không?

Về mặt chức năng thì đúng vậy - bảng vá lỗi và bảng vá lỗi đều có vai trò giống nhau. Sự khác biệt chính nằm ở loại đầu nối và tín hiệu được định tuyến. A bảng vá lỗi mạng sử dụng cổng RJ45 và xử lý tín hiệu dữ liệu Ethernet. Khoang vá âm thanh thường sử dụng đầu nối TRS (Tip-Ring-Sleeve), TT (Điện thoại nhỏ) hoặc XLR để định tuyến tín hiệu âm thanh analog hoặc kỹ thuật số giữa thiết bị phòng thu. Khái niệm cơ bản - một ma trận kết nối tập trung cho phép định tuyến tín hiệu linh hoạt mà không làm ảnh hưởng đến hệ thống dây điện cố định - là giống hệt nhau.

Trong các dự án tích hợp AV và phát sóng, cả hai loại có thể tồn tại trong cùng một giá, xử lý các loại tín hiệu khác nhau. Nhân viên CNTT thường quản lý các bảng vá lỗi mạng trong khi các kỹ sư âm thanh quản lý các khoang vá lỗi, ngay cả trong cùng một cơ sở vật lý.

Khung phân phối: Một cái nhìn cận cảnh hơn

Trong môi trường doanh nghiệp lớn và cấp nhà cung cấp dịch vụ, thuật ngữ "khung phân phối" dùng để chỉ một loại cơ sở hạ tầng bảng vá lỗi cụ thể. A Khung phân phối chính (MDF) là điểm trung tâm nơi các đường dây bên ngoài đi vào tòa nhà và kết nối với hệ thống dây điện bên trong. Một Khung phân phối trung gian (IDF) là điểm phân phối thứ cấp mở rộng hệ thống cáp từ MDF đến một tầng hoặc khu vực cụ thể. Cả hai đều là các dạng có cấu trúc cơ bản của khái niệm bảng vá lỗi, được mở rộng quy mô cho cơ sở hạ tầng lớn hơn. Trong các trung tâm dữ liệu có hàng chục nghìn cổng, khung phân phối có thể trải rộng trên toàn bộ hàng giá đỡ.

Các loại bảng vá mạng bạn cần biết

Không phải tất cả các bảng vá lỗi mạng đều giống nhau. Các kịch bản triển khai khác nhau đòi hỏi các thiết kế bảng điều khiển khác nhau và việc chọn sai loại có thể tạo ra các hạn chế về hiệu suất, các vấn đề về quản lý cáp hoặc chi phí không cần thiết. Các loại chính được chia nhỏ như sau.

Bảng vá lỗi Cat5e, Cat6, Cat6A và Cat8

Các tấm vá đồng được đánh giá là phù hợp với loại cáp mà chúng kết thúc. Sử dụng bảng điều khiển Cat5e trong quá trình cài đặt Cat6A là một lỗi phổ biến gây ra tắc nghẽn hiệu suất ở điểm cuối. Mỗi danh mục hỗ trợ một băng thông cụ thể:

• Cat5e: Lên đến 1 Gbps ở 100 MHz — phù hợp với mạng văn phòng tiêu chuẩn không có nhu cầu băng thông cao
• Cat6: Lên tới 1 Gbps ở 250 MHz, có thể đạt 10 Gbps trên khoảng cách dưới 55 mét
• Cat6A: Lên đến 10 Gbps ở tần số 500 MHz trên toàn bộ chiều dài kênh 100 mét — khuyến nghị hiện tại cho việc lắp đặt hệ thống cáp có cấu trúc mới
• Cat8: Lên đến 25/40 Gbps ở 2000 MHz trong khoảng cách lên tới 30 mét — được sử dụng trong các ứng dụng hàng đầu của trung tâm dữ liệu

Bảng vá lỗi phải được xếp loại ít nhất cùng loại với cáp ngang. Việc trộn các danh mục sẽ làm giảm toàn bộ kênh thành thành phần được xếp hạng thấp nhất.

Tấm vá sợi quang

Tấm vá sợi - đôi khi được gọi là hộp kết cuối sợi hoặc bảng phân phối sợi - chứa bộ điều hợp sợi quang (LC, SC, ST hoặc MPO) và bảo vệ các kết nối sợi mỏng manh trong vỏ bọc gắn trên giá. Chúng được sử dụng trong hệ thống cáp trục giữa các tầng, trong các kết nối trung tâm dữ liệu và bất cứ nơi nào cần truyền dẫn đường dài hoặc băng thông cao. Một bảng điều khiển sợi quang 1U có thể hỗ trợ tới 96 kết nối song công LC, khiến chúng có mật độ cực cao so với các kết nối đồng tương đương.

Bảng vá Keystone (Bảng mô-đun)

Bảng vá mô-đun hoặc keystone sử dụng giắc cắm keystone có thể hoán đổi cho nhau thay vì cổng cố định. Điều này cho phép một bảng điều khiển duy nhất có thể chứa các loại đầu nối khác nhau — RJ45, RJ11, đồng trục, cáp quang, HDMI — theo bất kỳ cách kết hợp nào. Chúng phổ biến trong các môi trường có yêu cầu cổng thay đổi thường xuyên hoặc cần cài đặt đa phương tiện. Sự đánh đổi là chi phí mỗi cổng cao hơn một chút và nhu cầu tìm nguồn riêng cho các giắc cắm keystone tương thích.

Bảng vá góc cạnh và phẳng

Bảng vá lỗi tiêu chuẩn trình bày các cổng ở dạng phẳng, nằm ngang. Các bảng vá lỗi có góc nghiêng mặt cổng — thường là 45 độ — để các cáp vá có thể đi xuống một cách tự nhiên về phía các vòng quản lý cáp mà không bị uốn cong đột ngột. Trong các hệ thống lắp đặt mật độ cao, nơi việc quản lý cáp là rất quan trọng, các tấm có góc cạnh giúp giảm sức căng cho cáp nối và cải thiện luồng không khí. Các nghiên cứu về quản lý cáp trung tâm dữ liệu đều cho thấy rằng bán kính uốn cong kém ở bảng vá lỗi là một trong những nguyên nhân hàng đầu gây suy giảm tín hiệu trong hệ thống cáp có cấu trúc.

Bảng vá được che chắn và không được che chắn

Cần có bảng vá lỗi được bảo vệ (STP hoặc F/UTP) khi lắp đặt cáp được bảo vệ trong môi trường có nhiễu điện từ đáng kể - sàn sản xuất, bệnh viện có thiết bị hình ảnh hoặc khu vực tiếp giáp với máy điện lớn. Việc che chắn phải liên tục từ cáp đến bảng điều khiển để chuyển đổi để mang lại bất kỳ lợi ích nào. Việc sử dụng cáp có vỏ bọc với bảng vá lỗi không được che chắn sẽ loại bỏ hoàn toàn lợi thế được che chắn.

Bảng điều khiển mạng phù hợp với hệ thống cáp có cấu trúc như thế nào

Bảng vá lỗi mạng không hoạt động độc lập. Nó là một thành phần trong kiến ​​trúc cáp có cấu trúc hoàn chỉnh được xác định bởi các tiêu chuẩn như ANSI/TIA-568 và ISO/IEC 11801. Hiểu được vị trí của bảng vá lỗi trong hệ thống này sẽ làm rõ lý do tại sao nó cần thiết và nó đóng góp như thế nào vào hiệu suất và khả năng quản lý mạng tổng thể.

Liên kết cố định và kênh

TIA-568 xác định hai phép đo chính cho hiệu suất của cáp đồng: liên kết vĩnh viễn và kênh . Liên kết cố định chạy từ kết nối đục lỗ ở phía sau bảng vá lỗi đến giắc cắm ở ổ cắm trên tường — tối đa là 90 mét. Kênh bổ sung thêm các cáp vá ở mỗi đầu: bảng vá để chuyển đổi và ổ cắm cho thiết bị. Toàn bộ kênh tối đa là 100 mét. Đây là lý do tại sao độ dài cáp nối lại quan trọng: cáp vá dài 5 mét ở bảng điều khiển và dây dài 5 mét ở máy trạm chỉ để lại 90 mét cho cáp ngang, đây chính xác là giới hạn liên kết cố định. Vượt quá những độ dài này thì kênh sẽ không đáp ứng được các thông số kỹ thuật về hiệu suất bất kể chất lượng cáp như thế nào.

Bố trí phòng viễn thông

Trong phòng viễn thông hoặc phòng IDF được thiết kế phù hợp, cách bố trí giá đỡ phải tuân theo một mẫu nhất quán. Các bảng vá lỗi mạng chiếm không gian giá đỡ phía trên và nhận các đường cáp ngang đến. Bảng quản lý cáp (bộ sắp xếp theo chiều ngang 1U) được đặt giữa bảng vá lỗi và công tắc mà chúng kết nối. Cáp vá ngắn — thường từ 1 đến 3 feet — chạy từ bảng vá lỗi đến trình quản lý cáp rồi xuống cổng chuyển mạch. Sự sắp xếp này giúp sắp xếp hệ thống dây điện phía trước giá đỡ, cho phép theo dõi và di chuyển từng cáp mà không làm gián đoạn các kết nối liền kề, đồng thời đảm bảo bán kính uốn cong nhất quán xuyên suốt.

Ghi nhãn và Tài liệu

Patch panel cũng là điểm tài liệu chính cho hệ thống cáp có cấu trúc. Mỗi cổng phải được dán nhãn bằng mã nhận dạng duy nhất tương ứng với ổ cắm trên tường mà nó phục vụ. TIA-606-B xác định sơ đồ ghi nhãn cho cơ sở hạ tầng cáp có cấu trúc. Định dạng phổ biến sử dụng mã vị trí theo sau là số cổng tuần tự — ví dụ: "1A-01" có thể chỉ ra cổng đầu tiên trên bảng A trong phòng viễn thông 1, kết nối với ổ cắm 1A-01 trên tầng. Việc ghi nhãn thích hợp trên bảng vá lỗi là một trong những yếu tố quan trọng nhất giúp giảm thời gian khắc phục sự cố khi xảy ra lỗi mạng. Nếu không có nó, việc theo dõi từng đường cáp riêng lẻ có thể mất hàng giờ thay vì vài phút.

Những lỗi cài đặt Patch Panel phổ biến và cách tránh chúng

Ngay cả những người cài đặt mạng có kinh nghiệm cũng mắc lỗi thường xuyên ở bảng vá lỗi. Các lỗi sau đây chiếm tỷ lệ lớn trong lỗi cáp và các vấn đề về hiệu suất trong quá trình cài đặt đã hoàn tất.

Đấu dây xuống không chính xác

Bảng vá hỗ trợ hai tiêu chuẩn nối dây: T568A và T568B. Tiêu chuẩn được sử dụng ở bảng vá lỗi phải phù hợp với tiêu chuẩn được sử dụng ở ổ cắm trên tường để kênh hoạt động chính xác. Tại Hoa Kỳ, T568B là tiêu chuẩn áp đảo, nhưng việc trộn lẫn các tiêu chuẩn trong cùng một cài đặt sẽ tạo ra các cặp chéo dẫn đến không có kết nối hoặc hiệu suất không liên tục. Luôn xác minh và ghi lại tiêu chuẩn nào đang được sử dụng trước khi bắt đầu chấm dứt.

Các cặp không xoắn quá xa

Các cặp xoắn trong cáp Ethernet duy trì độ xoắn của chúng cho đến điểm cuối. TIA-568 chỉ định mức độ xoắn tối đa 13mm (khoảng 0,5 inch) đối với các đầu cuối Cat6 và Cat6A. Việc gỡ xoắn nhiều hơn mức này sẽ làm tăng nhiễu xuyên âm giữa các cặp và làm giảm hiệu suất của kênh. Điều này đặc biệt quan trọng ở tần số cao hơn — kênh Cat6A được thử nghiệm ở tần số 500 MHz nhạy hơn nhiều với chất lượng đầu cuối so với kênh Cat5e được thử nghiệm ở tần số 100 MHz.

Đổ tràn các cổng Punch-Down

Việc lắp quá nhiều dây cáp vào một bó ở phía sau bảng vá lỗi sẽ tạo ra áp lực quá lớn lên dây cáp và làm biến dạng hình dạng của cặp bên trong vỏ bọc. Các bó cáp tại bảng vá lỗi không được vượt quá 24 cáp trên mỗi bó và các cáp phải được định tuyến với độ chùng vừa đủ để có thể tạo một đường cong tự nhiên vào rãnh đục lỗ thay vì uốn cong đột ngột.

Bỏ qua việc kiểm tra cáp sau khi cài đặt

Mỗi cổng trên bảng vá lỗi mạng đã hoàn thiện phải được kiểm tra bằng máy phân tích cáp đủ tiêu chuẩn. Người kiểm tra hiện trường Cấp III từ các nhà sản xuất như Fluke Networks, IDEAL Industries hoặc Platinum Tools xác minh rằng kênh đáp ứng các yêu cầu về hiệu suất cho danh mục được xếp hạng của nó. Việc thử nghiệm theo tiêu chuẩn TIA-568 hoặc ISO/IEC 11801 và ghi lại kết quả sẽ tạo ra hồ sơ cơ bản có giá trị khi khắc phục sự cố nhiều tháng hoặc nhiều năm sau đó. Báo cáo thử nghiệm chứng nhận cũng đáp ứng các yêu cầu bảo hành từ các nhà sản xuất cáp cấu trúc, nhiều nhà sản xuất trong số đó cung cấp bảo hành mở rộng từ 15 đến 25 năm đối với hệ thống lắp đặt được chứng nhận.

Sử dụng cáp vá chất lượng thấp

Cáp vá nối cổng bảng vá với cổng chuyển mạch là một phần của kênh. Cáp vá chất lượng thấp với chất lượng dây dẫn kém, tỷ lệ xoắn không chính xác hoặc hình dạng phích cắm không chuẩn có thể gây ra suy hao chèn, suy hao phản hồi và nhiễu xuyên âm làm suy giảm liên kết ngang được lắp đặt đúng cách. Đối với các kênh Cat6A và Cat8, cáp vá phải được xếp hạng cùng loại với liên kết cố định. Sử dụng cáp vá Cat5e khi cài đặt Cat6A là một sai lầm thường xuyên và tốn kém.

Bảng vá lỗi so với kết nối trực tiếp: Khi nào cần bảng vá lỗi?

Một câu hỏi thường gặp trong các thiết lập mạng gia đình và văn phòng nhỏ là liệu bảng vá lỗi mạng có thực sự cần thiết hay không, hay liệu cáp có thể chạy trực tiếp vào bộ chuyển mạch hay không. Câu trả lời phụ thuộc vào quy mô và tính lâu dài của quá trình cài đặt.

Đối với mạng gia đình có bốn hoặc năm đường cáp, việc kết nối trực tiếp với bộ chuyển mạch là có thể chấp nhận được về mặt kỹ thuật. Hệ thống cáp cố định sẽ bị hao mòn theo thời gian do các chu kỳ kết nối và ngắt kết nối, đồng thời những thay đổi đòi hỏi phải định tuyến lại cáp vật lý, nhưng trong môi trường ít thay đổi thì đây là một sự đánh đổi có thể quản lý được.

Đối với bất kỳ cài đặt nào có nhiều hơn tám lần chạy cáp, bất kỳ môi trường thương mại nào hoặc bất kỳ vị trí nào có thể có thay đổi trong tương lai, bảng vá lỗi mạng là lựa chọn chính xác. Những lý do rất đơn giản:

• Độ mòn cổng chuyển đổi: Cổng RJ45 trên bộ chuyển mạch mạng được đánh giá cho khoảng 750 chu kỳ cắm. Các cổng có lưu lượng truy cập cao trên bộ chuyển mạch được kết nối trực tiếp với hệ thống cáp cố định sẽ đạt đến giới hạn này nhanh hơn nhiều so với các cổng bảng vá lỗi, thay vào đó sẽ hấp thụ các chu kỳ kết nối
• Quản lý cáp: Cáp cố định chạy trực tiếp đến công tắc tạo ra tình trạng rối gần như không thể ghi lại, theo dõi hoặc thay đổi mà không làm gián đoạn các kết nối lân cận
• Khả năng mở rộng: Việc thêm các lần chạy cáp mới vào cài đặt chỉ dùng công tắc sẽ yêu cầu thời gian ngừng hoạt động. Việc thêm vào cơ sở hạ tầng đã được vá chỉ cần một cáp nối và vá lỗi mới
• Thay thế công tắc: Việc thay thế công tắc trong cài đặt kết nối trực tiếp yêu cầu phải kết thúc lại mọi cáp. Với bảng vá lỗi, việc thay thế công tắc chỉ mất vài phút — rút cáp vá, đổi công tắc, kết nối lại

Bảng vá lỗi tự trả tiền trong chu kỳ nâng cấp thiết bị đầu tiên trong hầu hết mọi lần cài đặt với hơn chục cổng.

Bảng vá lỗi thông minh và quản lý lớp vật lý

Ngoài bảng vá lỗi mạng thụ động tiêu chuẩn, ngày càng có nhiều bảng vá lỗi thông minh hoặc "thông minh" tích hợp khả năng giám sát chủ động vào phần cứng của bảng. Các hệ thống này — được cung cấp bởi các nhà sản xuất như CommScope, Panduit và Belden — sử dụng cảm biến nhúng, đèn chỉ báo cổng LED và phần mềm quản lý để theo dõi các kết nối vật lý trong thời gian thực.

Bảng vá lỗi thông minh giải quyết một trong những vấn đề dai dẳng trong cơ sở hạ tầng mạng lớn: thay đổi lớp vật lý trái phép hoặc không có giấy tờ. Trong cài đặt thông thường, bất kỳ ai có quyền truy cập vật lý vào phòng viễn thông đều có thể di chuyển cáp vá mà không có bất kỳ hồ sơ nào về sự thay đổi. Bảng vá lỗi thông minh phát hiện và ghi lại mọi sự kiện kết nối và ngắt kết nối, xác định cáp nào được kết nối với cổng nào và có thể tạo cảnh báo khi kết nối thay đổi ngoài thời gian bảo trì đã được phê duyệt.

Trong các trung tâm dữ liệu quản lý hàng nghìn cổng, bảng vá lỗi thông minh tích hợp với phần mềm Quản lý cơ sở hạ tầng trung tâm dữ liệu (DCIM) để cung cấp chế độ xem cấu trúc liên kết lớp vật lý hoàn chỉnh. Khả năng hiển thị này giúp giảm thời gian sửa chữa trung bình (MTTR) trong thời gian ngừng hoạt động bằng cách cho phép các kỹ sư xác định nguồn vật lý của sự cố trong vòng vài giây thay vì truy tìm cáp theo cách thủ công trên giá đỡ trực tiếp. Việc triển khai doanh nghiệp với hệ thống bảng vá lỗi thông minh cho thấy thời gian khắc phục sự cố ở lớp vật lý giảm từ 60 đến 80% so với cài đặt thụ động thông thường.

Chi phí cao hơn cho các hệ thống thông minh là rất đáng kể — thường gấp ba đến năm lần chi phí của một bảng điều khiển thụ động tương đương — nhưng trong môi trường có tính sẵn sàng cao, nơi thời gian ngừng hoạt động gây ra hậu quả tài chính, khoản đầu tư này được chứng minh bằng việc giảm rủi ro vận hành.

Chọn bảng vá lỗi mạng phù hợp cho cài đặt của bạn

Việc chọn bảng vá lỗi mạng không phải là một quyết định đơn lẻ — nó liên quan đến một số biến số phụ thuộc lẫn nhau. Việc lựa chọn ngay từ đầu sẽ tránh được việc thay thế tốn kém và các vấn đề về hiệu suất về sau.

Kết hợp danh mục với cáp

Như đã thảo luận trước đó, loại bảng điều khiển phải phù hợp hoặc vượt quá loại cáp. Đối với bất kỳ hệ thống lắp đặt mới nào từ năm 2024 trở đi, Cat6A là tiêu chuẩn tối thiểu được đề xuất cho hệ thống cáp ngang, do đó, bảng điều khiển được xếp hạng Cat6A sẽ là điểm bắt đầu trừ khi ngân sách hạn chế cụ thể đối với Cat6.

Lập kế hoạch về số lượng và mật độ cảng

Kế hoạch tăng trưởng. Nếu một tầng hiện có 40 đường cáp, hãy lắp đặt công suất bảng điều khiển cho 48 đến 72 cổng để đáp ứng nhu cầu bổ sung trong tương lai. Việc thay thế một bảng điều khiển đầy đủ vì không còn chỗ cho các đầu nối bổ sung sẽ gây lãng phí nhân công và gây gián đoạn. Bảng 24 cổng tiêu chuẩn là lựa chọn phổ biến nhất cho việc lắp đặt vừa và nhỏ. Bảng 48 cổng phù hợp với việc triển khai lớn hơn nhưng yêu cầu quản lý cáp cẩn thận ở phía sau do mật độ cáp đến.

Những cân nhắc về hệ sinh thái của nhà cung cấp

Các nhà sản xuất cáp cấu trúc lớn — bao gồm Panduit, CommScope/Systimax, Belden/Mohawk, Legrand và Leviton — cung cấp các hệ thống được bảo hành toàn diện trong đó bảng vá lỗi, cáp, giắc cắm và dây vá đều có nguồn gốc từ cùng một nhà sản xuất và được thử nghiệm như một hệ thống. Các hệ thống này đi kèm với bảo hành mở rộng (thường từ 15 đến 25 năm) bao gồm cả việc thay thế sản phẩm và nhân công trong trường hợp cáp bị hỏng. Các thành phần của bên thứ ba có thể rẻ hơn đáng kể ngay từ đầu nhưng làm mất hiệu lực các chương trình bảo hành này. Đối với việc lắp đặt thương mại, giá trị bảo hành thường bù đắp cho phí bảo hiểm.

Quản lý không gian và cáp

Mỗi bảng vá lỗi mạng phải được ghép nối với bảng quản lý cáp chuyên dụng. Khuyến nghị tiêu chuẩn là một trình quản lý cáp ngang 1U cho mỗi 24 cổng của bảng vá lỗi. Trong các giá đỡ mật độ cao, bộ quản lý cáp dọc ở các bên giá đỡ sẽ xử lý tình trạng tràn dữ liệu từ nhiều bảng vá lỗi. Việc lập ngân sách cho phần cứng quản lý cáp ngay từ đầu sẽ ngăn ngừa những vấn đề đau đầu về trang bị thêm phát sinh khi giá đã được lắp đầy.
