Hai loại bảng vá lỗi là gì?

Hai loại bảng vá lỗi: Câu trả lời trực tiếp

Hai loại bảng vá lỗi chính là bảng vá lỗi có dây (cố định) và bảng vá lỗi mô-đun (keystone) . Hai loại này tạo thành nền tảng của hệ thống cáp có cấu trúc ở hầu hết mọi trung tâm dữ liệu, phòng máy chủ và lắp đặt mạng thương mại. Hiểu sự khác biệt giữa chúng là điều cần thiết trước khi mua bảng vá mạng hoặc thiết kế bố trí cáp, vì lựa chọn sai có thể tạo ra các vấn đề về chi phí, tính thiếu linh hoạt hoặc hiệu suất không cần thiết.

A wired patch panel comes with cables already terminated into the back of the panel at the factory. Mặt khác, bảng vá lỗi mô-đun được vận chuyển dưới dạng một khung trống chấp nhận các giắc cắm keystone có thể hoán đổi cho nhau, cho phép trình cài đặt chọn loại, danh mục đầu nối và thậm chí kết hợp các loại phương tiện trong một bảng duy nhất. Cả hai đều phục vụ cùng một chức năng cốt lõi—tổ chức và định tuyến các kết nối mạng—nhưng chúng thực hiện việc đó theo những cách cơ bản khác nhau và phù hợp với các kịch bản triển khai khác nhau.

Bảng vá lỗi có dây: Đã kết thúc trước và sẵn sàng triển khai

Bảng vá lỗi có dây, đôi khi được gọi là bảng vá lỗi cố định hoặc đục lỗ, có các cổng phía sau đã được kết thúc bằng khối đục lỗ kiểu 110 hoặc các đầu nối tương tự. Cáp chạy từ hiện trường—ổ cắm trên tường, khay cáp, hộp đặt sàn—được đục lỗ trực tiếp lên các khối này bằng dụng cụ đục lỗ. Mặt trước của bảng điều khiển hiển thị các cổng RJ45 tiêu chuẩn nơi cáp nối ngắn kết nối thiết bị với phần còn lại của mạng.

Loại bảng vá lỗi mạng này là đặc tính truyền thống của hệ thống cáp có cấu trúc. Nó có sẵn rộng rãi ở Cấu hình 24 cổng và 48 cổng và hầu hết các mẫu đều chiếm không gian giá đỡ 1U hoặc 2U. Các tùy chọn tiêu chuẩn được đánh giá cho hiệu suất Cat5e, Cat6 hoặc Cat6A, với bảng Cat6A có khả năng hỗ trợ 10 Gigabit Ethernet trên khoảng cách lên tới 100 mét .

Ưu điểm của bảng vá lỗi có dây

• Chi phí trả trước trên mỗi cổng thấp hơn so với các giải pháp thay thế mô-đun
• Chất lượng chấm dứt đồng nhất ở cấp độ nhà máy trên tất cả các cổng
• Quy trình cài đặt đơn giản hơn để triển khai thống nhất trên quy mô lớn
• Độ tin cậy đã được chứng minh trong môi trường có hàng nghìn cổng được cài đặt
• Tính sẵn có rộng rãi từ các nhà cung cấp bao gồm Panduit, Leviton, Belden và CommScope

Hạn chế của Patch Panel có dây

Hạn chế chính là tính không linh hoạt. Mọi cổng trên bảng điều khiển có dây đều có cùng loại đầu nối. Nếu bạn cần kết hợp các cổng đồng Cat6 cùng với kết nối cáp quang hoặc cáp đồng trục, bạn không thể đạt được điều đó chỉ trong một bảng điều khiển có dây. Ngoài ra, nếu một cổng bị hỏng, việc thay thế nó thường có nghĩa là thay thế hoặc ngừng hoạt động lại toàn bộ bảng điều khiển hoặc ít nhất là khối riêng lẻ đó. Đối với những môi trường có yêu cầu về cáp thay đổi thường xuyên, độ cứng này trở thành một vấn đề vận hành thực sự.

Bảng vá lỗi có dây phù hợp nhất với việc triển khai văn phòng lớn, mạng trường học và môi trường công nghiệp nơi hàng trăm đường đồng giống hệt nhau cần phải chấm dứt nhanh chóng và tiết kiệm chi phí. Một bảng điều khiển có dây Cat6 48 cổng thông thường có thể có giá chỉ từ $30– $80, khiến nó trở nên hấp dẫn đối với các dự án nhạy cảm về ngân sách.

Bảng vá mô-đun: Linh hoạt và sẵn sàng cho tương lai

Bảng vá lỗi mô-đun là một khung trống, thường được cung cấp ở dạng khung 12, 24 hoặc 48 cổng, được thiết kế để chấp nhận các giắc cắm keystone riêng lẻ. Mỗi khe trong khung có thể chứa một loại giắc cắm khác nhau—Cat5e, Cat6, Cat6A, LC sợi, SC sợi, loại F đồng trục hoặc thậm chí các mô-đun keystone USB hoặc HDMI. Điều này làm cho bảng vá mạng mô-đun trở thành tùy chọn linh hoạt nhất hiện có trong hệ thống cáp có cấu trúc hiện nay.

Quá trình cài đặt bao gồm việc gắn các giắc cắm keystone đã chọn vào khung bảng điều khiển, sau đó kết thúc từng giắc cắm riêng lẻ. Bản thân các giắc cắm có thể được đục lỗ, không cần dụng cụ hoặc được kết thúc trước tùy thuộc vào kiểu giắc cắm được chọn. Sau khi lắp đặt, mặt trước của mỗi giắc cắm sẽ hiển thị giao diện cổng thích hợp cho người dùng.

Ưu điểm của bảng vá mô-đun

• Hoàn toàn linh hoạt để kết hợp các loại đầu nối trong một bảng điều khiển
• Dễ dàng sửa chữa ở cấp độ cổng: thay thế một giắc cắm keystone bị hỏng mà không cần thay thế toàn bộ bảng điều khiển
• Khả năng mở rộng—bắt đầu với bảng điều khiển được điền một phần và thêm cổng khi nhu cầu tăng lên
• Hỗ trợ nâng cấp trong tương lai bằng cách hoán đổi các mô-đun keystone sang các danh mục được xếp hạng cao hơn
• Lý tưởng cho các trung tâm dữ liệu, cài đặt AV và môi trường đa phương tiện

Hạn chế của Bảng vá mô-đun

Các tấm mô-đun có chi phí cao hơn trên mỗi cổng. Chỉ riêng khung bảng điều khiển keystone mô-đun 24 cổng chất lượng có thể có giá từ 20 đến 50 đô la và mỗi giắc cắm keystone Cat6A riêng lẻ có thể bổ sung thêm 5 đến 15 đô la cho mỗi cổng. Đối với bảng mô-đun Cat6A 48 cổng được trang bị đầy đủ, tổng chi phí thành phần có thể lên tới $300–$600 trở lên , so với mức giá dưới 100 USD cho một bảng điều khiển có dây tương đương. Thời gian lao động cũng cao hơn vì mỗi kích phải được kết thúc riêng lẻ và được lắp đúng vị trí.

Tính nhất quán của hiệu suất cũng phụ thuộc vào chất lượng của từng giắc cắm keystone được chọn. Việc kết hợp các giắc cắm chất lượng thấp của bên thứ ba trong khung bảng điều khiển có thương hiệu có thể tạo ra các phép đo nhiễu xuyên âm và suy hao chèn không nhất quán, có khả năng không vượt qua các bài kiểm tra chứng nhận kênh. Luôn sử dụng kích và khung từ hệ thống đã được kiểm nghiệm và chứng nhận của cùng một nhà sản xuất bất cứ khi nào có thể.

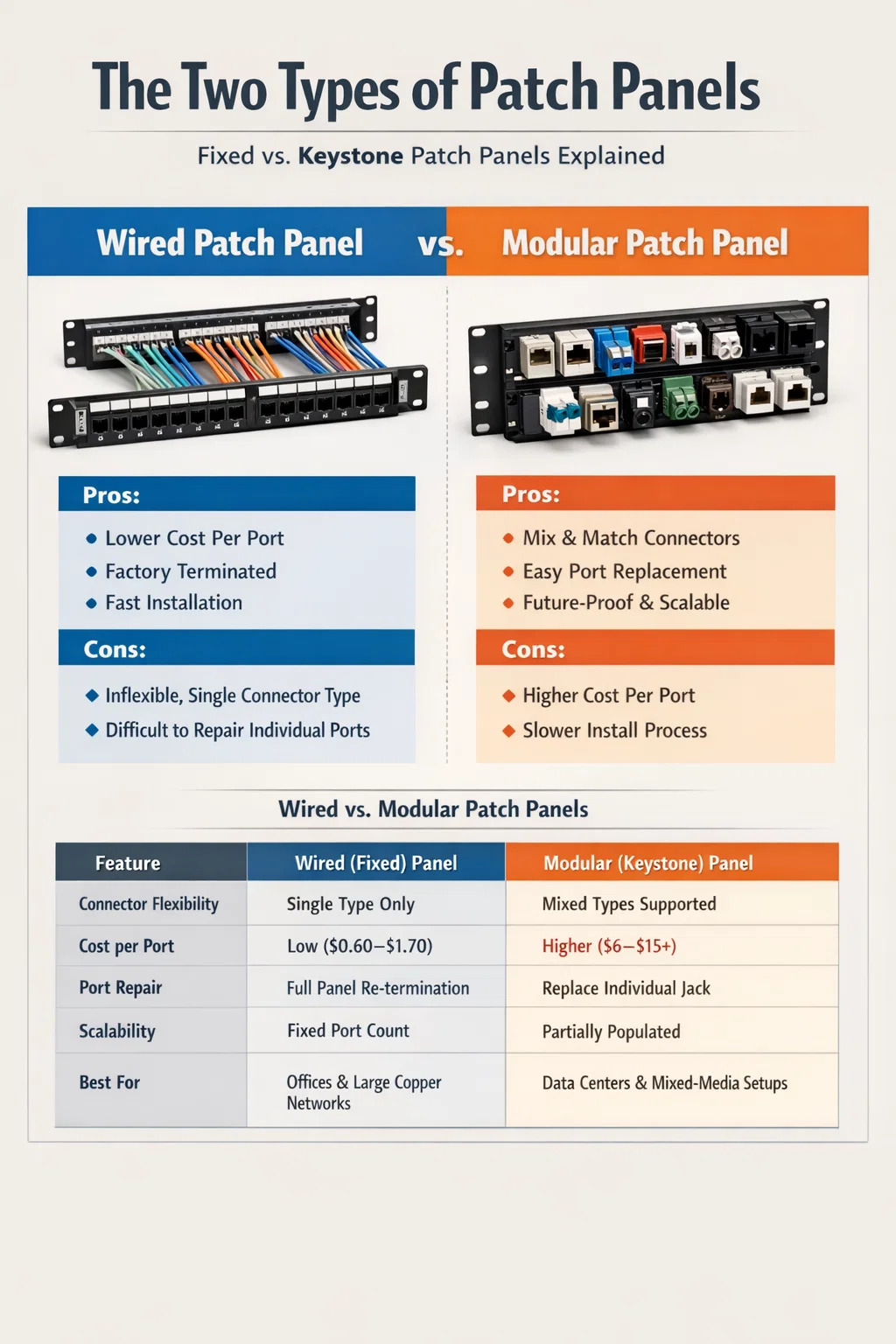

So sánh song song: Bảng vá lỗi có dây và mô-đun

Bảng bên dưới tóm tắt những điểm khác biệt chính để giúp bạn quyết định loại bảng vá lỗi mạng nào phù hợp với yêu cầu dự án của bạn.

Làm thế nào để chọn đúng Bảng vá lỗi mạng cho dự án của bạn

Việc lựa chọn giữa bảng vá lỗi mạng có dây và mô-đun phụ thuộc vào bốn yếu tố thực tế: ngân sách, sự đa dạng của phương tiện truyền thông, mức tăng trưởng dự kiến và kỳ vọng bảo trì. Không có lựa chọn nào ưu việt hơn cả—cả hai loại đều được triển khai thành công hàng ngày trong các cơ sở lắp đặt chuyên nghiệp.

Dự án dựa vào ngân sách

Nếu dự án liên quan đến việc chấm dứt 100 đồng trở lên cùng loại và cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Môi trường trung tâm dữ liệu và đa phương tiện

Các trung tâm dữ liệu thường xuyên kết hợp Ethernet đồng, đường lên cáp quang và đôi khi là kết nối đồng trục hoặc âm thanh trong cùng một giá. Một bảng vá mạng mô-đun xử lý tất cả những thứ này trong một khung 1U duy nhất, giữ cho giá luôn ngăn nắp và giảm số lượng bảng cần thiết. Nhiều trung tâm dữ liệu doanh nghiệp tiêu chuẩn hóa các bảng mô-đun một cách cụ thể vì họ có thể nâng cấp các cổng cáp quang riêng lẻ từ 1G LC lên 10G LC hoặc 25G LC chỉ bằng cách hoán đổi các mô-đun keystone mà không cần chạy lại cáp hoặc thay thế toàn bộ bảng.

Bảo trì và khả năng phục vụ lâu dài

Trong môi trường có tỷ lệ sử dụng cổng cao—không gian làm việc chung, trung tâm dịch vụ khách sạn, địa điểm tổ chức sự kiện—các giắc cắm keystone riêng lẻ bị lạm dụng về mặt vật lý do các chu kỳ cắm và cắm lặp đi lặp lại. Bảng điều khiển mô-đun cho phép kỹ thuật viên thay thế giắc cắm bị mòn trong vòng chưa đầy hai phút, với chi phí linh kiện khoảng $5–$10 mà không làm ảnh hưởng đến bất kỳ kết nối nào khác. Việc sửa chữa tương tự trên bảng có dây yêu cầu đục lỗ lại một khối hoặc thay thế toàn bộ cụm bảng, điều này có thể có nghĩa là 30–60 phút ngừng hoạt động mỗi sự cố.

Nâng cấp công nghệ và chứng minh tương lai

Các tiêu chuẩn mạng ngày càng phát triển. Cat6A hiện là mức tối thiểu được đề xuất cho các cài đặt thương mại mới cho mỗi TIA-568.2-D và 10GBase-T ngày càng phổ biến ngay cả trong môi trường SMB. Nếu bạn triển khai bảng điều khiển Cat6 có dây ngay hôm nay và cần hiệu suất Cat6A sau ba năm, bạn sẽ thay thế toàn bộ bảng điều khiển. Với bảng điều khiển mô-đun, bạn hoán đổi các giắc cắm keystone trong khi vẫn giữ khung. Sự khác biệt đó ít quan trọng hơn trong tủ 24 cổng nhưng lại trở nên quan trọng đối với tủ quần áo 24 cổng. Trung tâm dữ liệu 10 rack với 480 cổng .

Ngoài hai loại chính: Bảng vá có góc, được che chắn và trống

Mặc dù có dây và mô-đun là hai loại cơ bản, nhưng cả hai loại đều có các biến thể chuyên biệt đáp ứng các yêu cầu cài đặt cụ thể.

Bảng vá góc cạnh

Các bảng vá lỗi có góc nghiêng các cổng phía trước một góc 45 độ, định tuyến các cáp vá sang một bên thay vì thẳng ra phía trước giá đỡ. Điều này làm giảm đáng kể ứng suất bán kính uốn cong trên cáp vá và giữ cho giá đỡ mật độ cao sạch hơn đáng kể. Các bảng góc có sẵn ở cả dạng có dây và dạng mô-đun và thường được sử dụng trong các bố trí chuyển mạch trên giá đỡ trong đó việc quản lý cáp là rất quan trọng. Một số thiết kế chỉ tạo góc cho hàng cổng dưới cùng, tạo ra bố cục phẳng/góc cạnh để có mật độ tối đa.

Bảng vá lỗi được bảo vệ (STP)

Trong môi trường có nhiễu điện từ đáng kể—sàn sản xuất, cơ sở phát sóng, phòng chụp ảnh y tế—cáp xoắn đôi được che chắn (STP) cần có bảng vá lỗi được che chắn để duy trì tính liên tục của tấm chắn cáp trong suốt liên kết. Bảng điều khiển mạng được bảo vệ bao gồm vỏ cổng kim loại và thanh nối đất liên kết với đường tiếp đất của giá đỡ. Việc sử dụng bảng điều khiển không được che chắn bằng cáp STP sẽ phá vỡ tấm chắn ở bảng điều khiển, làm mất hoàn toàn mục đích của nó. Các tấm được che chắn có sẵn ở cả loại có dây và loại mô-đun, mặc dù chúng có giá cao hơn khoảng 30–50% so với các mẫu không được che chắn tương đương .

Bảng vá trống

Bảng vá trống không có cổng nào cả. Chúng được sử dụng hoàn toàn để quản lý giá đỡ—lấp đầy các khoảng trống 1U để cải thiện luồng không khí, chặn bụi hoặc cung cấp bề mặt được dán nhãn cho tài liệu. Mặc dù không phải là thành phần phân phối dữ liệu chức năng, nhưng bảng trống là công cụ hoàn thiện chuyên nghiệp trong bất kỳ giá đỡ nào được sắp xếp hợp lý và được đề cập ở đây vì chúng thường được nhóm cùng với bảng vá lỗi chức năng trong danh mục của nhà cung cấp và có thể gây nhầm lẫn cho người mua lần đầu.

Các cân nhắc về mật độ cổng, giá đỡ và quản lý cáp

Cả hai loại bảng vá lỗi phải được đánh giá không chỉ theo loại đầu nối mà còn bằng cách chúng phù hợp với bố cục giá tổng thể. Một giá đỡ EIA 19 inch tiêu chuẩn cung cấp 42U không gian sử dụng . Poor panel selection can waste rack units, create cable management nightmares, and make troubleshooting painful.

Bảng vá lỗi có dây 48 cổng 1U đóng gói các cổng chặt chẽ và để lại ít không gian ngang cho các kẹp quản lý cáp. Nhiều trình cài đặt ghép nối mỗi bảng 48 cổng với trình quản lý cáp ngang 1U ngay bên dưới nó, hy sinh 2U mỗi bảng nhưng cải thiện đáng kể khả năng bảo trì lâu dài. Bảng điều khiển 24 cổng trong 1U mang lại nhiều khoảng trống theo chiều ngang hơn giữa các cổng, giúp việc dán nhãn và theo dõi từng cáp dễ dàng hơn mà không làm ảnh hưởng đến các kết nối liền kề.

Đối với các bảng mô-đun, độ sâu bổ sung theo yêu cầu của một số thiết kế giắc cắm keystone phải được xác minh dựa trên khoảng trống phía sau của giá đỡ. Một số keystone Cat6A kéo dài 2–3 inch phía sau mặt bảng điều khiển và trong các thùng gắn tường có độ sâu nông với độ sâu chỉ 12–14 inch, điều này có thể khiến việc lắp đặt về mặt vật lý không thể thực hiện được nếu không lập kế hoạch trước cẩn thận.

Thực hành ghi nhãn và ghi tài liệu

Bất kể loại bảng điều khiển nào, việc ghi nhãn phù hợp cũng quan trọng như chính phần cứng. Phương pháp tốt nhất trong ngành yêu cầu mỗi cổng phải được gắn nhãn bằng một mã nhận dạng duy nhất ánh xạ tới lịch trình cáp ghi lại điểm xuất phát, điểm đến, danh mục cáp, ngày lắp đặt và tham chiếu kết quả kiểm tra. Hầu hết các bảng vá lỗi chất lượng đều bao gồm một kênh dải nhãn bên dưới hoặc phía trên các cổng. Việc sử dụng Brady, HellermannTyton hoặc các hệ thống ghi nhãn tương tự có nhãn co nhiệt hoặc tự dán giúp giữ cho mã nhận dạng có thể đọc được 10 năm ngay cả trong môi trường bụi bặm hoặc ẩm ướt.

Thực tiễn lắp đặt tốt nhất cho cả hai loại bảng điều khiển

Bất kể bạn chọn loại bảng vá lỗi mạng nào, một tập hợp các phương pháp cài đặt nhất quán sẽ đảm bảo hiệu suất kênh đáp ứng hoặc vượt quá thông số kỹ thuật định mức.

• Duy trì độ xoắn của cặp trong phạm vi 13mm tính từ điểm kết thúc để giảm thiểu nhiễu xuyên âm, đặc biệt là trên các cài đặt Cat6A.
• Để lại ít nhất 12 inch vòng dịch vụ phía sau bảng điều khiển để cho phép kết nối lại mà không cần kéo cáp mới.
• Không bao giờ vượt quá bán kính uốn cong tối thiểu của cáp—thường là 4x đường kính cáp đối với cáp không được che chắn và 8 lần đối với cáp có bọc chắn.
• Sử dụng công cụ đục lỗ đã hiệu chỉnh được đặt ở mức tác động chính xác cho loại khối (110 so với Krone).
• Kiểm tra mọi kênh bằng thiết bị kiểm tra hiện trường được chứng nhận (Fluke DSX, IDEAL SignalTEK hoặc tương đương) theo tiêu chuẩn TIA-568 hoặc ISO/IEC 11801 trước khi ký xác nhận cài đặt.
• Lưu trữ các báo cáo thử nghiệm dưới dạng điện tử và liên kết chúng với lịch trình cáp cho mọi cổng trong hệ thống.
• Khi sử dụng bảng mô-đun, hãy xác nhận giắc keystone và khung bảng là từ cùng một hệ thống đã được thử nghiệm để bảo vệ mọi giấy chứng nhận hoặc bảo hành của nhà sản xuất.

Việc làm theo các bước này sẽ chuyển đổi bảng vá lỗi từ việc mua phần cứng đơn giản thành thành phần cơ sở hạ tầng có thể chứng nhận, được ghi chép phù hợp để hỗ trợ mạng một cách đáng tin cậy cho 15–25 năm —vòng đời điển hình của hệ thống cáp có cấu trúc được lắp đặt theo tiêu chuẩn hiện hành.

Những lỗi thường gặp khi chọn Patch Panel

Ngay cả những người cài đặt có kinh nghiệm đôi khi cũng mắc phải lỗi lựa chọn gây ra sự cố hàng tháng hoặc hàng năm sau lần triển khai đầu tiên. Sau đây là những điều phổ biến nhất và có thể tránh được nhất.

Danh mục bảng điều khiển không khớp với danh mục cáp

Việc cài đặt cáp Cat6A và kết thúc nó trên bảng xếp hạng Cat6 sẽ hạn chế hiệu suất của kênh ở Cat6. Thành phần yếu nhất trong kênh xác định hiệu suất được đánh giá của toàn bộ liên kết. Nếu bạn đang chạy Cat6A để hỗ trợ 10GBase-T hoặc 25GBase-T thì mọi thành phần—cáp, bảng vá lỗi, giắc cắm keystone và dây vá—phải được xếp hạng Cat6A.

Bỏ qua việc quản lý cáp phía sau

Mặt sau của bảng điều khiển 48 cổng có mật độ dân cư đông đúc có thể chứa 48 đường cáp riêng lẻ. Nếu không có hướng dẫn quản lý cáp phía sau, móc chữ J hoặc cuộn cáp thích hợp, những lần chạy đó sẽ trở thành một khối rối rắm khiến cho việc thêm, di chuyển và thay đổi (MAC) trong tương lai trở nên khó khăn không cần thiết và làm tăng nguy cơ hư hỏng cáp do tai nạn trong quá trình bảo trì không liên quan.

Mua các thành phần phi hệ thống để tiết kiệm tiền

Việc sử dụng khung bảng Panduit với giắc cắm keystone không có thương hiệu hoặc trộn bảng vá Cat6 với cáp Cat6A từ nhà sản xuất khác sẽ phá vỡ chế độ bảo hành của hệ thống đã được thử nghiệm. Các nhà sản xuất như Panduit, Leviton, Belden, CommScope và Legrand chứng nhận các bộ phận của họ là hệ thống và chứng nhận đó chỉ có hiệu lực khi các bộ phận từ cùng một dòng được sử dụng cùng nhau. Trộn thương hiệu để tiết kiệm $2–$5 mỗi cổng có thể làm mất hiệu lực bảo hành hệ thống 25 năm có giá trị lớn hơn đáng kể so với số tiền tiết kiệm được.

Đánh giá thấp yêu cầu về số lượng cổng

Một nguyên tắc chung trong thiết kế cáp thương mại là lập kế hoạch cho Nhiều cổng hơn 20–30% so với yêu cầu hiện tại . Các tổ chức phát triển, số lượng máy trạm tăng lên và các thiết bị IoT ngày càng phổ biến. Việc hết các cổng của bảng vá lỗi buộc phải lắp đặt bảng điều khiển mới ở giữa giá hoặc phải thiết kế lại toàn bộ—cả hai đều gây rối loạn và tốn kém hơn so với việc chỉ lắp đặt một bảng lớn hơn hoặc các bảng bổ sung ngay từ đầu.
