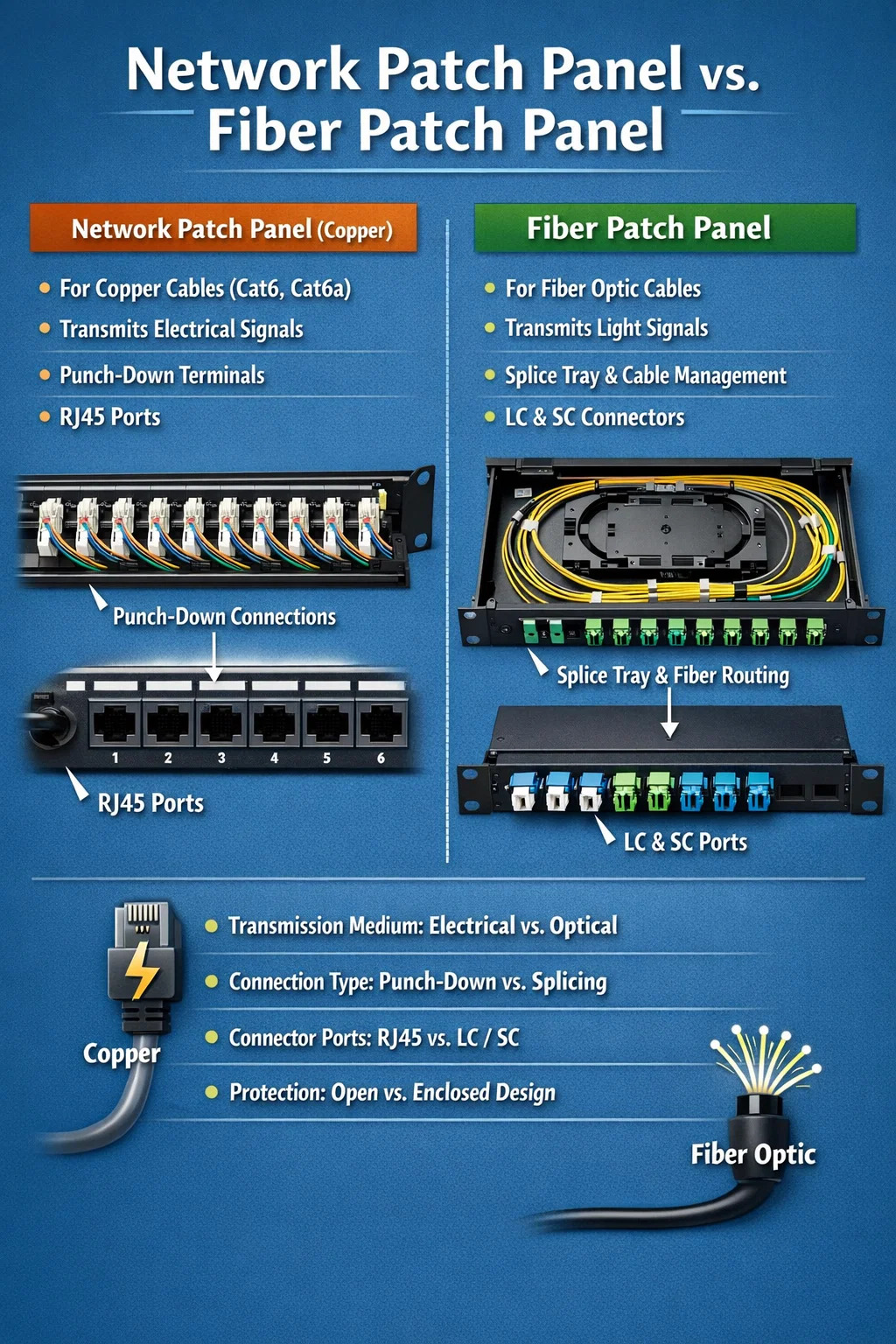

Sự khác biệt giữa bảng sợi và bảng vá lỗi là gì?

Mặc dù cả bảng sợi và bảng vá lỗi mạng truyền thống đều có tên "patch panel" và trông hơi giống nhau, nhưng chúng phục vụ các mục đích hoàn toàn khác nhau và có các nguyên tắc làm việc nội bộ hoàn toàn khác nhau.

1. Sự khác biệt về vật liệu và phương tiện truyền dẫn

Bảng vá lỗi mạng: Nó được thiết kế cho cáp đồng (tức là cáp mạng Cat6 hoặc Cat6a thường được sử dụng). Nó kết nối dây đồng bên trong, truyền dữ liệu qua các xung điện.
Bảng điều khiển sợi: Nó được thiết kế đặc biệt cho cáp quang. Cáp quang truyền các xung ánh sáng và môi trường là sợi thủy tinh hoặc nhựa cực mịn.

2. Phương thức kết nối và cấu trúc bên trong

Network Patch Panel (Cáp Đồng):
Cố định phía sau: Cáp mạng thường được cố định bằng cách "đục lỗ" (dùng dụng cụ đặc biệt để ép lõi dây vào các rãnh kim loại) hoặc bằng cách cắm trực tiếp vào các giắc cắm keystone.
Giao diện mặt trước: Mặt trước thường có các đầu nối hình vuông RJ45 thông dụng, giống như các cổng mạng trên máy tính.
Fiber Panel:
Bảo vệ phía sau: Cáp quang rất mỏng manh và không thể uốn cong tùy ý như dây đồng. Vì vậy, các tấm Fiber thường có một “khay” hoặc “trụ quấn” bên trong để bảo vệ và lưu trữ những sợi cáp quang dư thừa.
Nối và ghép nối: Không sử dụng công nghệ punch-down mà kết nối thông qua "splicing" (kết nối hai sợi cáp quang với nhau) hoặc sử dụng adapter (bộ ghép nối).
Giao diện mặt trước: Mặt trước có nhiều loại đầu nối cáp quang khác nhau (như ST tròn, LC vuông nhỏ hoặc SC vuông lớn), nhỏ hơn và chính xác hơn nhiều so với các cổng mạng thông thường.

3. Xử lý “Dễ vỡ”

Bảng vá lỗi mạng tương đối "mạnh mẽ". Kéo cáp mạng chặt một chút hoặc uốn cong nhẹ thường không ảnh hưởng đến việc sử dụng.
Tấm Fiber được ví như một “căn hộ cao cấp”. Do cáp quang rất nhạy cảm với bụi, áp suất và uốn cong quá mức nên các tấm sợi quang thường được bao bọc hoàn toàn hoặc có nắp đậy để chống bụi và hạn chế uốn cong, chống suy giảm tín hiệu.

4. Sự khác biệt về tính linh hoạt

Các bảng vá cáp đồng thường đơn giản, với một cáp trên mỗi cổng.
Các tấm sợi thường có mức độ mô đun cao hơn. Vì cáp quang có nhiều loại đơn chế độ và đa chế độ, đồng thời có nhiều loại đầu nối khác nhau nên nhiều bảng cáp quang cho phép bạn thay thế bảng chuyển đổi khi cần.
