Bảng vá lỗi trông như thế nào?

Câu trả lời trực tiếp: Bảng điều khiển trông như thế nào

A bảng vá lỗi mạng trông giống như một khung kim loại hoặc nhựa hình chữ nhật chắc chắn, rộng 19 inch, có một dãy cổng được đánh số ở mặt trước và khu vực tổ chức nối dây ở mặt sau. Nó hoạt động như một tổng đài tĩnh nơi tất cả các cáp mạng cố định từ các phòng khác nhau kết thúc, cung cấp một điểm gọn gàng và tập trung để quản lý mạng.

Các thành phần vật lý chính của Patch Panel

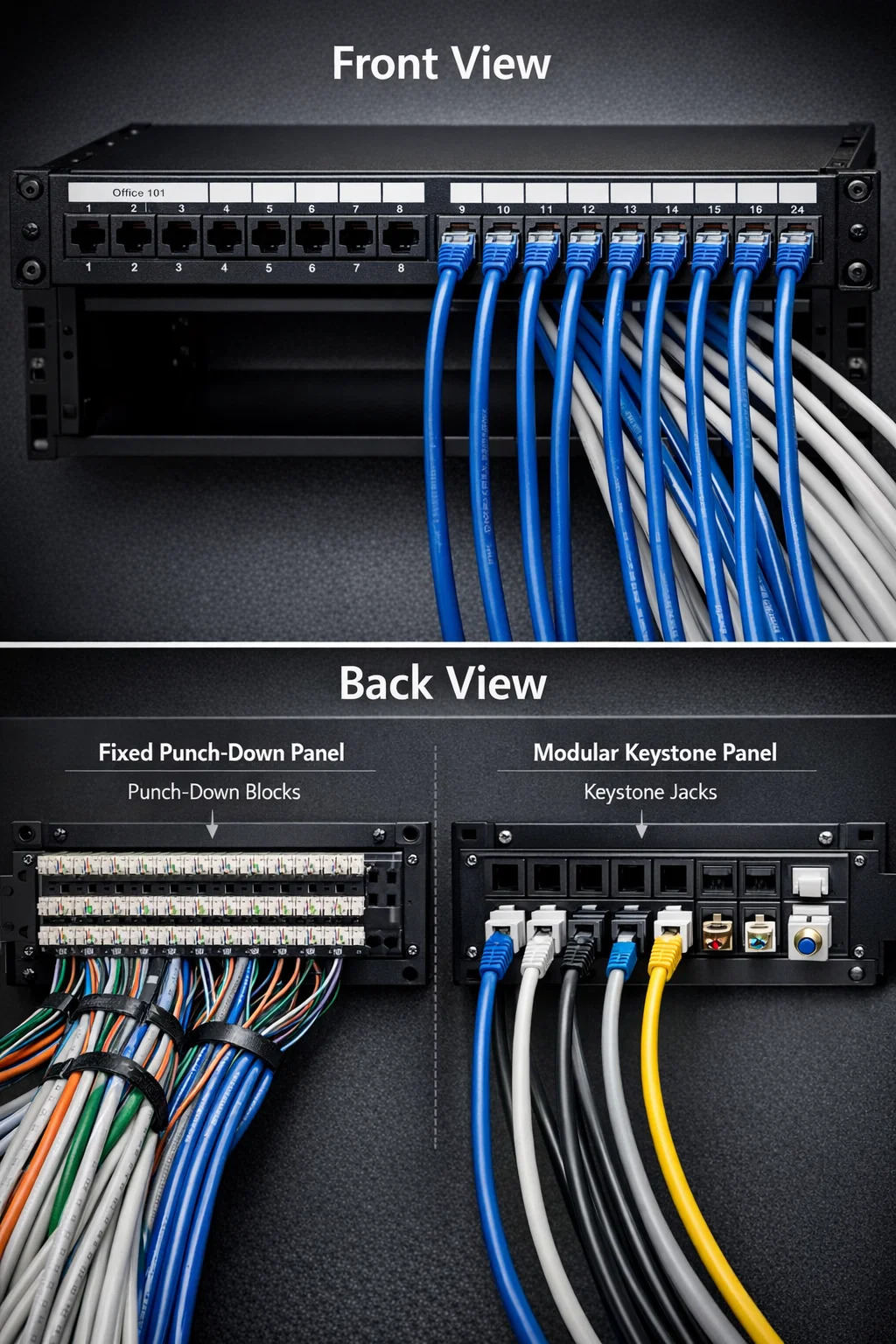

Để hiểu được bản sắc hình ảnh của một bảng vá lỗi mạng , sẽ rất hữu ích khi chia nó thành hai mặt riêng biệt: mặt trước hướng tới người dùng và mặt sau hướng tới cơ sở hạ tầng.

Bảng điều khiển phía trước: Kết nối và Nhãn

Mặt trước là những gì bạn nhìn thấy khi mở giá đỡ máy chủ hoặc tủ nối dây. Nó bao gồm:

• Cổng được đánh số: Hầu hết các bảng thông thường đều có 12, 24 hoặc 48 cổng được thiết kế để chấp nhận các đầu nối RJ45 tiêu chuẩn.
• Dải ghi nhãn: Khoảng trắng bên trên hoặc bên dưới các cổng được sử dụng để xác định phòng hoặc thiết bị nào mà mỗi cổng kết nối (ví dụ: "Office 101").
• Gắn tai: Các lỗ ở đầu ngoài cùng bên trái và bên phải dùng để vặn bảng vào giá đỡ thiết bị 19 inch.

Bảng điều khiển phía sau: Đầu cáp

Mặt sau là nơi diễn ra quá trình “nâng vật nặng”. Tùy thuộc vào thiết kế, bạn sẽ thấy một trong hai điều:

• Khối đấm xuống: Các hàng "răng" nhựa nơi từng cặp dây đồng riêng lẻ được ép vào các khe kim loại.
• Mở Keystone: Các lỗ vuông trống trong bảng "mô-đun" nơi cá nhân jack cắm keystone bị chộp vào.

So sánh các kiểu bảng vá lỗi khác nhau

Không phải tất cả các bảng trông giống hệt nhau. Thiết kế trực quan thường cho biết mức độ linh hoạt của trình cài đặt trong quá trình thiết lập.

Trực quan hóa môi trường đã cài đặt

Trong tình huống thực tế, chẳng hạn như tủ phương tiện gia đình hoặc phòng máy chủ của doanh nghiệp, một bảng vá lỗi mạng không bao giờ ngồi một mình. Sự xuất hiện của nó được xác định bởi các dây cáp kết nối với nó.

Khi được lắp đặt hoàn chỉnh, bạn sẽ thấy một loạt dây cáp đi vào phía sau, được buộc bằng khóa kéo hoặc khóa dán gọn gàng. Ở mặt trước, cáp vá ngắn (thường dài 0,5ft đến 3ft) thu hẹp khoảng cách giữa bảng điều khiển và bộ chuyển mạch mạng. Điều này tạo ra một cái nhìn "vá" theo chiều dọc, sạch sẽ, ngăn chặn tình trạng lộn xộn "spaghetti" rối rắm thường thấy trong các thiết lập nghiệp dư.

Kích thước tiêu chuẩn: Hầu hết các tấm chiếm 1U (1,75 inch) hoặc 2U (3,5 inch) không gian thẳng đứng trong giá đỡ, khiến chúng cực kỳ mỏng bất chấp số lượng kết nối mà chúng xử lý.
