Mạng bảng vá lỗi là gì? Tôi sẽ cho bạn biết câu trả lời.

Bảng vá lỗi mạng giống như “bảng điều khiển trung tâm” hay “hộp nối” của toàn bộ hệ thống cáp mạng.
Nếu bạn so sánh các cổng mạng trên tường của công ty hoặc nhà của bạn với các ổ cắm điện, thì bảng vá lỗi chính là "dải nguồn" quản lý tập trung các ổ cắm này.

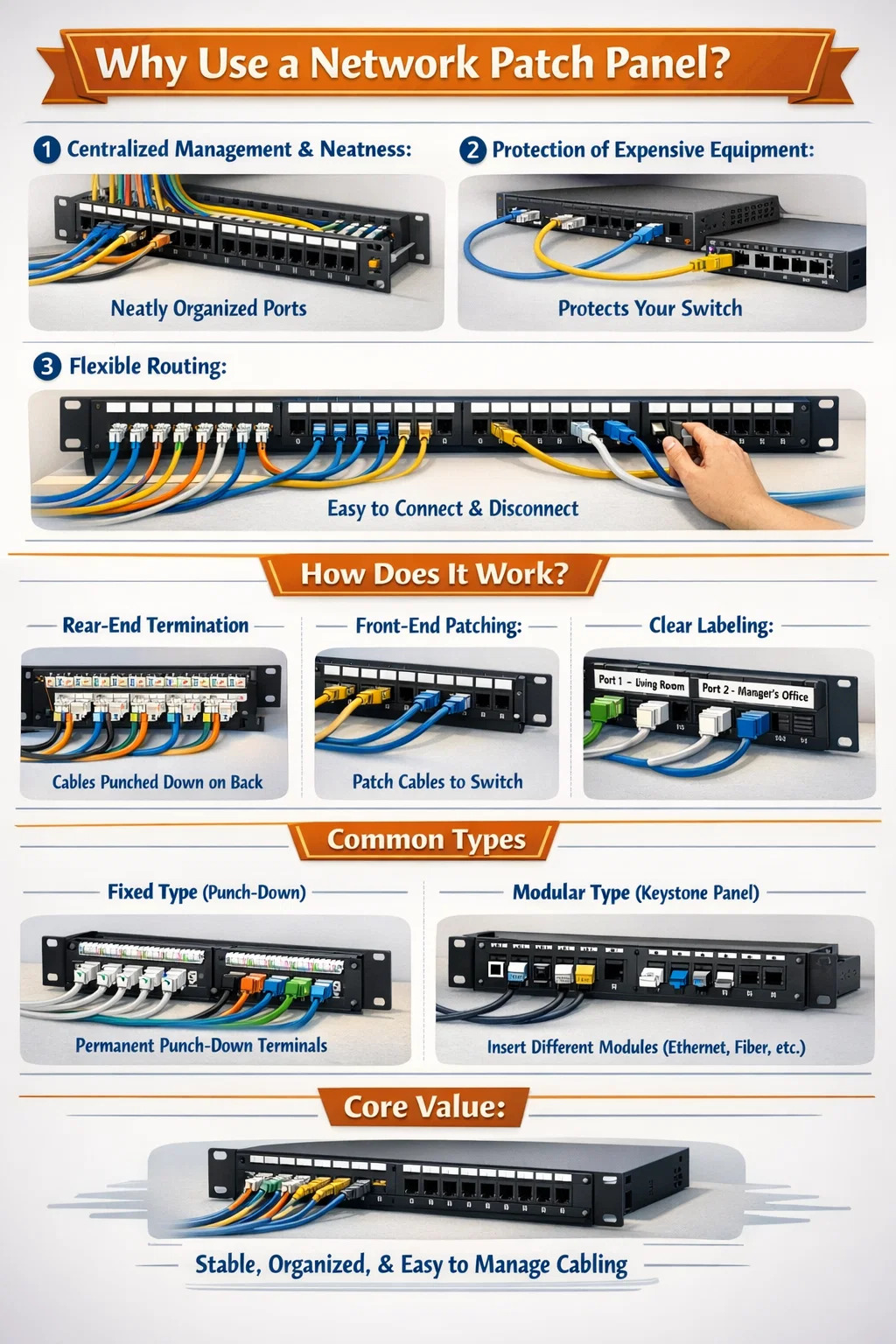

1️⃣ Tại sao nên sử dụng Bảng vá lỗi mạng ?

Quản lý tập trung và gọn gàng:

Hãy tưởng tượng nếu bạn có cáp mạng từ 20 phòng được kết nối trực tiếp với một bộ chuyển mạch; nếu dây cáp bị rối thì sẽ rất lộn xộn. Với bảng vá lỗi mạng, tất cả các dây cáp dài đi ra khỏi tường đều được cố định gọn gàng vào mặt sau của bảng, trong khi mặt trước có một loạt cổng được sắp xếp gọn gàng.

Bảo vệ thiết bị đắt tiền:

Các dây cáp mạng trên tường thường khá cứng (lõi đồng một sợi), việc cắm rút thường xuyên có thể dễ dàng làm đứt hoặc hư hỏng các cổng của switch. Sử dụng bảng vá, bạn có thể kết nối bảng vá và công tắc bằng cáp vá linh hoạt. Ngay cả khi cần thay đổi kết nối thường xuyên, chỉ những cáp vá rẻ tiền sẽ bị hỏng chứ không phải cáp chính trên tường sẽ bị hỏng.

Định tuyến linh hoạt:

Nếu bạn muốn cấp quyền truy cập mạng cho phòng 1, chỉ cần tìm cổng tương ứng trên bảng vá lỗi mạng và kết nối nó với bộ chuyển mạch bằng cáp vá ngắn. Bạn muốn ngắt kết nối? Chỉ cần rút cáp vá; không cần phải chạm vào dây cáp trên tường.

2️⃣ Nó hoạt động như thế nào?

Đầu cuối phía sau: Các cáp mạng (thường là Cat6 hoặc Cat6a) được kéo từ các phòng khác nhau trong quá trình cải tạo sẽ được "chấm dứt" ở mặt sau của bảng vá lỗi. Quá trình này được gọi là "đục lỗ" và các đầu cáp được cố định vĩnh viễn ở đó và không di chuyển.
Front-end Patching: Mặt trước của patch panel có một dãy các giao diện cáp mạng tiêu chuẩn. Bạn chỉ cần sử dụng các loại cáp mạng ngắn (cáp vá) để kết nối các cổng trên patch panel với switch mạng lân cận là mạng đã được kết nối.
Ghi nhãn rõ ràng: Bảng vá thường có khe nhãn. Bạn có thể gắn nhãn rõ ràng "Cổng 1 - Phòng khách", "Cổng 2 - Văn phòng quản lý", giúp việc khắc phục sự cố mạng dễ dàng hơn nhiều.

3️⃣ Các loại thông dụng

Loại cố định (Loại đục lỗ): Các giao diện đã được cố định trên bảng điều khiển; bạn chỉ cần ấn lõi dây vào đúng vị trí.
Loại mô-đun (Loại bảng trống): Bảng chỉ có lỗ; bạn có thể chèn các loại giắc cắm keystone khác nhau nếu cần (ví dụ: một số lỗ có thể được lắp với mô-đun cáp mạng, một số lỗ khác có mô-đun cáp quang). Phương pháp này là linh hoạt nhất và hiện đang là phương pháp rất phổ biến.

4️⃣ Giá trị cốt lõi

Mục đích của bảng vá lỗi mạng không phải là làm cho mạng nhanh hơn mà là làm cho mạng ổn định hơn, thẩm mỹ hơn và dễ bảo trì hơn. Đó là ranh giới giữa hệ thống cáp chuyên nghiệp và hệ thống cáp lộn xộn.
