Cáp nào là tốt nhất cho Patch Panel? Hướng dẫn đầy đủ

Câu trả lời ngắn gọn: Cat6 là loại cáp được ưa chuộng nhất cho Patch Panel

Khi nói đến bảng vá lỗi mạng , Cáp xoắn đôi không được che chắn (UTP) Cat6 là lựa chọn được khuyên dùng và triển khai rộng rãi nhất cho hầu hết các môi trường mạng doanh nghiệp và gia đình. Nó đạt được sự cân bằng hợp lý giữa hiệu suất, chi phí và khả năng đảm bảo tương lai. Điều đó có nghĩa là, loại cáp tốt nhất để thiết lập bảng vá lỗi cụ thể của bạn phụ thuộc vào yêu cầu về tốc độ, độ dài đường cáp, điều kiện nhiễu và ngân sách. Cat5e vẫn hoàn toàn khả thi đối với các mạng gigabit với ngân sách eo hẹp, trong khi Cat6A phù hợp cho việc cài đặt 10GbE hoặc trung tâm dữ liệu mật độ cao.

Hướng dẫn này trình bày về mọi loại cáp chính được sử dụng với bảng vá lỗi, giải thích những khác biệt kỹ thuật thực sự quan trọng trong quá trình triển khai thực tế và giúp bạn đưa ra quyết định sáng suốt, tự tin mà không làm phức tạp quá mức.

Hiểu cách lựa chọn cáp ảnh hưởng đến hiệu suất bảng vá mạng của bạn

Bảng vá lỗi mạng là một phần cứng thụ động — nó không khuếch đại hoặc tái tạo tín hiệu. Mọi kết nối bạn thực hiện thông qua nó chỉ tốt khi cáp ở hai bên. Cáp bạn cắm vào phía sau bảng vá lỗi và dây vá bạn cắm vào phía trước đều góp phần tạo nên chất lượng tín hiệu, độ trễ và thông lượng tối đa.

Các đặc tính điện chính khác nhau tùy theo loại cáp bao gồm:

• suy giảm - mất tín hiệu trên khoảng cách. Cáp loại cao hơn duy trì tín hiệu mạnh hơn trong thời gian dài hơn.
• Nhiễu xuyên âm (TIẾP THEO và FEXT) - nhiễu giữa các cặp dây liền kề. Cat6 và Cat6A sử dụng các vòng xoắn và dải phân cách vật lý chặt hơn để giảm đáng kể điều này.
• Băng thông — được đo bằng MHz, thông số này xác định lượng dữ liệu mà cáp có thể mang theo. Cat5e xử lý 100 MHz, Cat6 xử lý 250 MHz và Cat6A đạt 500 MHz.
• Mất mát trở lại - năng lượng tín hiệu phản xạ có thể làm suy giảm hiệu suất ở tốc độ cao.

Bởi vì bảng vá lỗi giới thiệu các điểm kết nối bổ sung — các đầu cuối dạng đục lỗ ở phía sau và cổng RJ45 ở phía trước — việc sử dụng danh mục cáp phù hợp hoặc vượt quá danh mục định mức của bảng điều khiển của bạn là điều cần thiết. Ví dụ: việc trộn bảng vá Cat6A với các đường chạy ngang của Cat5e sẽ ngay lập tức giới hạn hiệu suất của hệ thống của bạn ở Cat5e bất kể bảng đó được xếp hạng như thế nào.

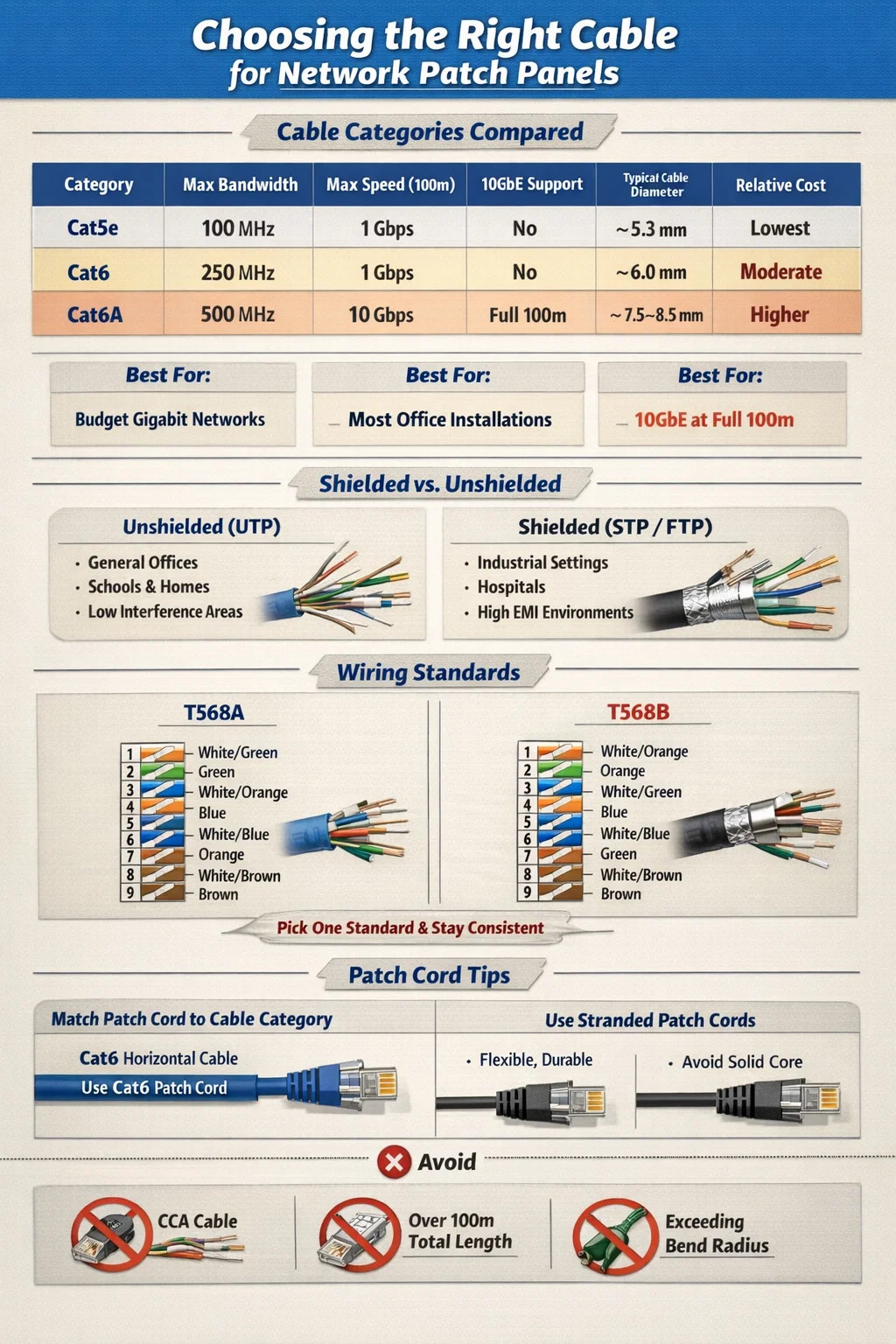

Các loại cáp được so sánh: Cat5e, Cat6 và Cat6A để sử dụng Patch Panel

Ba loại bạn sẽ gặp thường xuyên nhất trong môi trường cáp có cấu trúc là Cat5e, Cat6 và Cat6A. Đây là cách chúng xếp chồng lên nhau trong một so sánh trực tiếp:

Cat5e: Vẫn phù hợp với mạng Gigabit ngân sách

Cat5e (Loại 5 nâng cao) là tiêu chuẩn cáp có cấu trúc thống trị trong suốt những năm 2000 và vẫn được sử dụng tích cực cho đến ngày nay. Nó hỗ trợ gigabit Ethernet (1000BASE-T) khi chạy tối đa 100 mét và chi phí trên mỗi foot thấp hơn đáng kể so với Cat6 hoặc Cat6A. Để trang bị thêm cho các tòa nhà cũ hoặc kết nối các điểm cuối có nhu cầu thấp như điện thoại VoIP, camera an ninh hoặc máy trạm cơ bản, Cat5e kết hợp với bảng vá lỗi được xếp hạng Cat5e là hoàn toàn phù hợp.

Hạn chế là chứng minh trong tương lai. Cat5e không thể hỗ trợ 10 Gigabit Ethernet một cách đáng tin cậy và hiệu suất xuyên âm của nó thấp hơn Cat6. Nếu bạn đang cài đặt hệ thống cáp mới và dự định nâng cấp cơ sở hạ tầng mạng của mình trong vòng 5 đến 10 năm tới, việc chi một khoản phí bảo hiểm nhỏ cho Cat6 sẽ hợp lý hơn.

Cat6: Điểm tuyệt vời cho hầu hết các cài đặt Patch Panel

Cat6 là loại cáp được chỉ định phổ biến nhất cho các dự án cáp có cấu trúc mới liên quan đến bảng vá lỗi mạng. Băng thông 250 MHz tăng gấp đôi công suất của Cat5e, hiệu suất xuyên âm tốt hơn đáng kể nhờ các cặp xoắn chặt hơn và một đường chia (dải phân cách) bằng nhựa bên trong có trong nhiều cấu trúc Cat6 và nó hỗ trợ tốc độ 10 Gbps trong khoảng cách ngắn hơn lên tới 55 mét.

Đối với môi trường văn phòng điển hình có chiều ngang trung bình 20–40 mét, Cat6 có thể xử lý thoải mái 10GbE nếu cơ sở hạ tầng chuyển mạch của bạn hỗ trợ. Giá cao hơn Cat5e thường là 10–20% mỗi foot — một sự khác biệt nhỏ sẽ được đền đáp trong suốt thời gian lắp đặt. Bảng vá Cat6 có sẵn rộng rãi ở cấu hình 24 cổng và 48 cổng và tương thích với tất cả các công cụ đục lỗ kiểu 110 tiêu chuẩn.

Cat6A: Sự lựa chọn phù hợp cho 10GbE ở khoảng cách tối đa

Cat6A (Loại 6 tăng cường) là tiêu chuẩn được đề xuất hiện tại cho mọi cài đặt trong đó 10 Gigabit Ethernet phải được duy trì trên toàn bộ đường chạy ngang 100 mét . Nó hoạt động ở băng thông 500 MHz, sử dụng cấu trúc được che chắn (F/UTP hoặc S/FTP) hoặc không được che chắn với lớp cách nhiệt dày hơn nhiều và đáp ứng các yêu cầu xuyên âm ngoài hành tinh mà Cat6 không thể làm được.

Sự đánh đổi là kích thước và trọng lượng vật lý. Cáp Cat6A dày hơn đáng kể — thường có đường kính 7,5 đến 8,5 mm so với 6 mm của Cat6 — có nghĩa là tính toán lấp đầy ống dẫn chặt chẽ hơn, khay cáp nặng hơn và quản lý bán kính uốn cong đòi hỏi khắt khe hơn. Bảng vá lỗi Cat6A cũng lớn hơn và đắt hơn. Tuy nhiên, trong các trung tâm dữ liệu, cơ sở chăm sóc sức khỏe hoặc bất kỳ môi trường nào triển khai 10GbE cho máy tính để bàn hoặc thiết bị chuyển mạch biên, Cat6A là lựa chọn chính xác và được chỉ định rõ ràng trong TIA-568-C.2 cho các ứng dụng 10GBASE-T.

Cáp được che chắn và không được che chắn: Cái nào hoạt động tốt hơn với Patch Panel?

Một quyết định khiến nhiều trình cài đặt mạng bối rối là nên sử dụng cáp có vỏ bọc (STP/FTP/S/FTP) hay không có vỏ bọc (UTP) để chạy bảng vá lỗi. Câu trả lời phụ thuộc rất nhiều vào môi trường của bạn.

Khi cáp không được che chắn (UTP) là lựa chọn phù hợp

Phần lớn việc cài đặt bảng vá mạng trong văn phòng thương mại, trường học, môi trường bán lẻ và gia đình đều sử dụng cáp UTP. Nó dễ dàng chấm dứt hơn, linh hoạt hơn, nhẹ hơn và rẻ hơn so với các lựa chọn thay thế được bảo vệ. Miễn là cáp được giữ cách xa các nguồn gây nhiễu cao — chẳng hạn như chấn lưu đèn huỳnh quang, động cơ lớn hoặc cáp nguồn song song dài hơn 2 mét — thì UTP sẽ hoạt động một cách xuất sắc.

Tiêu chuẩn TIA-568 cho phép cáp UTP chạy trong phạm vi 5 cm đối với cáp nguồn không được che chắn và trong phạm vi 12 cm đối với các thiết bị chiếu sáng huỳnh quang. Hãy giữ những khoảng trống đó và UTP sẽ mang lại cho bạn hiệu suất rõ ràng, đáng tin cậy mà không cần phải nối đất phức tạp như các hệ thống được bảo vệ.

Khi cáp được bảo vệ trở nên cần thiết

Cáp có vỏ bọc là lựa chọn chính xác trong môi trường có nguồn nhiễu điện từ (EMI) đáng kể, bao gồm:

• Sản xuất sàn bằng máy điện nặng
• Các bệnh viện có phòng MRI hoặc thiết bị hình ảnh công suất cao
• Phòng phát sóng với thiết bị tần số vô tuyến
• Môi trường công nghiệp nơi cáp phải chạy gần VFD (ổ đĩa biến tần)
• Lắp đặt ngoài trời hoặc bán ngoài trời có thể tiếp xúc với sét

Khi bạn sử dụng cáp có vỏ bọc, bảng vá lỗi của bạn cũng phải được che chắn và nối đất đúng cách. Cáp được che chắn được kết thúc trên bảng vá lỗi không được nối đất hoặc không được che chắn thực sự có thể hoạt động kém hơn UTP bởi vì tấm chắn không được kết nối hoạt động như một ăng-ten, thu thập nhiễu hơn là loại bỏ nó. Toàn bộ kênh được bảo vệ — cáp, bảng vá lỗi, giắc cắm keystone và dây nối — phải được nối đất tại một điểm để có hiệu quả.

T568A và T568B: Tiêu chuẩn nối dây nào sẽ được sử dụng tại Patch Panel

Cả T568A và T568B đều là các tiêu chuẩn nối dây TIA/EIA hợp lệ để kết thúc cáp Ethernet tại các cổng bấm lỗ của bảng vá lỗi. Sự khác biệt về hiệu suất kỹ thuật giữa hai loại này là không đáng kể - cả hai đều hỗ trợ cùng tốc độ và khoảng cách. Nguyên tắc quan trọng là tính nhất quán: sử dụng cùng một tiêu chuẩn trong toàn bộ quá trình cài đặt .

T568B phổ biến hơn trong lắp đặt thương mại ở Bắc Mỹ và được sử dụng bởi phần lớn các dây vá làm sẵn được bán ở thị trường Mỹ. T568A được ưa chuộng hơn trong các cơ sở lắp đặt của chính phủ (nó được quy định theo tiêu chuẩn TIA-568-C của chính phủ Hoa Kỳ cho các tòa nhà liên bang) và phổ biến ở Châu Âu và Úc.

Nếu bạn đang mở rộng hoặc thêm vào bản cài đặt hiện có, hãy luôn phù hợp với tiêu chuẩn đã được sử dụng. Việc kết hợp T568A và T568B trong cùng một kênh đầu cuối sẽ tạo ra kết nối chéo chứ không phải kết nối xuyên suốt, điều này sẽ ngăn liên kết của bạn xuất hiện trên hầu hết các thiết bị chuyển mạch.

Lựa chọn dây vá: Nửa còn lại của phương trình cáp bảng vá

Hầu hết mọi người tập trung hoàn toàn vào việc chạy cáp ngang khi nghĩ về việc sử dụng loại cáp nào với bảng vá lỗi, nhưng dây nối kết nối cổng bảng điều khiển với công tắc của bạn cũng quan trọng không kém. Dây vá thuộc loại thấp hơn cáp ngang của bạn sẽ tạo ra nút cổ chai tại điểm kết nối.

Ghép danh mục dây nối với cáp ngang của bạn

Nếu bạn đã chạy Cat6 vào bảng vá lỗi của mình, hãy sử dụng dây vá Cat6 ở mặt trước. Việc sử dụng dây vá Cat5e trên bảng Cat6 và cáp ngang Cat6 sẽ hạn chế hiệu suất của kênh ở Cat5e. Điều tương tự cũng áp dụng cho Cat6A - luôn sử dụng dây vá được xếp hạng Cat6A với bảng vá Cat6A và cáp ngang.

Độ dài dây vá tiêu chuẩn để kết nối bảng vá lỗi với công tắc thường là 0,5m, 1m, 2m hoặc 3m . Dây ngắn hơn giúp giảm hiện tượng mất tín hiệu và giữ cho giá đỡ của bạn luôn gọn gàng. Tránh mua dây vá giá hời từ các nhà cung cấp chưa được xác minh — dây vá chất lượng kém với cặp xoắn lỏng lẻo hoặc đầu nối không đạt tiêu chuẩn là một trong những nguyên nhân phổ biến nhất gây ra lỗi liên kết không liên tục và giảm thông lượng trong các hệ thống cáp có cấu trúc tốt.

Dây nối bị mắc kẹt và dây dẫn rắn

Dây vá sử dụng dây dẫn bện (nhiều dây mỏng quấn vào nhau) thay vì dây dẫn rắn. Cáp bện linh hoạt hơn và có khả năng chống mỏi vật lý do uốn cong và di chuyển lặp đi lặp lại, khiến nó trở nên lý tưởng cho các hoạt động chạy ngắn, thường xuyên được xử lý giữa bảng điều khiển và công tắc. Cáp dẫn rắn - được sử dụng để chạy ngang - cứng hơn và sẽ bị nứt bên trong nếu bị uốn cong nhiều lần.

Không bao giờ sử dụng cáp dẫn rắn làm dây nối. Ban đầu nó sẽ hoạt động nhưng các dây dẫn bên trong sẽ bị mỏi và hỏng sau nhiều lần cắm phích cắm và di chuyển cáp.

Cáp quang và tấm vá: Một danh mục hoàn toàn khác

Không phải tất cả các bảng vá lỗi đều sử dụng cáp Ethernet đồng. Bảng vá sợi quang - còn được gọi là bảng phân phối sợi hoặc vỏ cáp quang - được sử dụng để đi cáp trục giữa các phòng thiết bị, kết nối giữa các tòa nhà và kết nối trung tâm dữ liệu mật độ cao. Chúng phục vụ một chức năng khác với bảng vá đồng và yêu cầu các biện pháp quản lý cáp hoàn toàn khác.

Multimode vs Single-Mode Fiber tại Patch Panel

Các tấm vá sợi chấp nhận sợi đa mode hoặc sợi đơn mode và chúng không thể thay thế cho nhau. Sự lựa chọn phụ thuộc vào khoảng cách truyền và ứng dụng của bạn:

• Sợi đa mode OM3 hỗ trợ 10GbE lên tới 300 mét và 40GbE lên tới 100 mét. Nó sử dụng lõi 50 micron và phổ biến trong các ứng dụng đường trục trong khuôn viên trường và trung tâm dữ liệu.
• Sợi đa mode OM4 mở rộng 10GbE lên 550 mét và 100GbE lên 150 mét. Đây là tiêu chuẩn đa chế độ được ưu tiên cho việc lắp đặt trung tâm dữ liệu mới.
• Cáp quang đơn mode OS2 hỗ trợ truyền dẫn trong khoảng cách lên tới 10 km và hơn thế nữa, khiến nó trở nên cần thiết khi chạy giữa các tòa nhà hoặc trong toàn khuôn viên trường.

Tấm vá sợi quang là thiết bị thụ động cung cấp các điểm kết thúc có tổ chức cho các lần chạy sợi quang. Dây nối sợi thực tế kết nối thiết bị với bảng điều khiển phải sử dụng loại đầu nối phù hợp (LC, SC, MPO/MTP) và loại sợi phù hợp. Việc kết nối dây vá đa chế độ với sợi trục đơn chế độ sẽ dẫn đến mất khả năng chèn nghiêm trọng và liên kết không hoạt động.

Những Lỗi Thường Gặp Khi Chọn Cáp Cho Network Patch Panel

Ngay cả những người cài đặt mạng có kinh nghiệm cũng mắc phải những lỗi có thể tránh được khi chọn và lắp đặt cáp cho hệ thống bảng vá lỗi. Đây là những lỗi xuất hiện thường xuyên nhất khi khắc phục sự cố trong thế giới thực:

Sử dụng cáp CCA (Nhôm mạ đồng)

Cáp CCA — sử dụng dây dẫn nhôm phủ một lớp đồng mỏng — được bán với giá thấp hơn đáng kể so với cáp đồng chính hãng và thường bị dán nhãn sai là cáp Ethernet tiêu chuẩn trên mạng. Không bao giờ được sử dụng cáp CCA khi lắp đặt bảng vá lỗi. Nhôm có điện trở cao hơn đồng, ăn mòn nhanh hơn ở các điểm cuối và không đáp ứng được tiêu chuẩn TIA-568 hoặc ISO/IEC 11801. Nhiều lỗi mạng bắt nguồn từ độ ổn định liên kết kém, mất gói quá mức hoặc các thiết bị PoE (Cấp nguồn qua Ethernet) không bật nguồn đáng tin cậy hóa ra là do cáp CCA gây ra. Chỉ mua cáp từ các nhà cung cấp có uy tín có thể cung cấp xác minh ETL hoặc UL cho dây dẫn đồng nguyên chất.

Vượt quá chiều dài kênh 100 mét

Tiêu chuẩn TIA-568 chỉ định một liên kết cố định tối đa (chạy ngang) là 90 mét, với 10 mét còn lại được phân bổ cho các dây vá ở mỗi đầu, tạo ra tổng chiều dài kênh là 100 mét. Nhiều trình cài đặt coi 100 mét là giới hạn chạy ngang và sau đó thêm các dây vá lên trên, đẩy tổng số kênh vượt quá thông số kỹ thuật. Một đường chạy ngang dài 95 mét cộng với hai dây nối dài 3 mét tổng cộng là 101 mét — vượt quá thông số kỹ thuật về mặt kỹ thuật và có thể không đáng tin cậy ở tốc độ gigabit.

Xếp hạng danh mục cáp và bảng vá lỗi không khớp

Việc cài đặt cáp Cat6A trên bảng vá lỗi được xếp hạng Cat6 sẽ ngăn bạn đạt được kênh Cat6A được chứng nhận. Bảng điều khiển là thành phần được đánh giá thấp nhất trong liên kết và các đặc tính hiệu suất của nó đặt ra mức trần cho toàn bộ quá trình chạy. Luôn khớp hoặc vượt quá danh mục cáp khi chọn bảng vá lỗi. Có thể chấp nhận sử dụng bảng Cat6A với cáp Cat6 — bảng này được chỉ định quá mức, gây lãng phí tiền bạc nhưng không ảnh hưởng đến hiệu suất. Điều ngược lại là không thể chấp nhận được.

Bỏ qua bán kính uốn cong trong quá trình cài đặt

Cáp Ethernet có bán kính uốn cong tối thiểu phải được tôn trọng trong quá trình lắp đặt. Đối với Cat6 UTP, bán kính uốn cong tối thiểu thường là bốn lần đường kính ngoài của cáp , hoặc khoảng 24 mm. Cat6A yêu cầu bán kính uốn cong lớn hơn do kết cấu dày hơn. Những chỗ uốn cong quá chặt sẽ làm biến dạng cặp xoắn bên trong cáp, làm tăng nhiễu xuyên âm và làm giảm chất lượng tín hiệu — đôi khi đủ để ngăn cản việc vượt qua quá trình kiểm tra chứng nhận.

Cách chọn cáp phù hợp cho kịch bản Patch Panel cụ thể của bạn

Thay vì áp dụng một đề xuất chung chung, đây là hướng dẫn đưa ra quyết định thực tế dựa trên các tình huống triển khai phổ biến:

• Mạng văn phòng nhỏ hoặc mạng gia đình có tốc độ chuyển đổi lên tới 1 Gbps: Cat5e UTP với bảng vá lỗi Cat5e. Tiết kiệm chi phí, đầy đủ và dễ dàng chấm dứt. Không cần nâng cấp trừ khi bạn định chuyển sang bộ chuyển mạch 10GbE.
• Lắp đặt văn phòng thương mại mới dự kiến kéo dài 10 năm: Cat6 UTP với bảng vá Cat6. Cung cấp khoảng trống cho 10GbE trong thời gian ngắn và mang lại hiệu suất chống ồn vượt trội so với Cat5e.
• Trung tâm dữ liệu hoặc môi trường mật độ cao với 10GbE trên giá: Cat6A UTP (hoặc F/UTP nếu EMI là vấn đề đáng lo ngại) với bảng vá lỗi Cat6A. Đây là tùy chọn đồng duy nhất hỗ trợ 10GbE khi chạy hết quãng đường 100 mét.
• Liên kết đường trục giữa các tòa nhà hoặc khuôn viên trường: Cáp quang đơn mode OS2 với đầu nối LC và bảng vá lỗi cáp quang. Ethernet đồng không phù hợp để chạy xa hơn 100 mét.
• Môi trường công nghiệp có máy móc điện nặng: Cáp được bảo vệ Cat6A F/UTP hoặc S/FTP với bảng vá lỗi được nối đất, được bảo vệ. Việc nối đất thích hợp ở bảng điều khiển là bắt buộc.
• Cơ sở chăm sóc sức khỏe hoặc giáo dục với các yêu cầu dữ liệu và PoE hỗn hợp: Cat6A UTP, xử lý nhu cầu cung cấp điện năng cao hơn của PoE (90W IEEE 802.3bt) với mức tích tụ nhiệt thấp hơn Cat6 khi chạy cáp đi kèm.

Kiểm tra và chứng nhận việc lắp đặt cáp Patch Panel của bạn

Việc chọn đúng loại cáp chỉ là một nửa công việc. Cáp Cat6 được kết cuối không đúng cách — với cặp dây không xoắn quá mức ở điểm nhấn xuống, một đoạn uốn cong gần bảng điều khiển hoặc tiêu chuẩn đi dây không khớp — sẽ không đáp ứng được mức hiệu suất Cat6 ngay cả khi sử dụng cáp phù hợp. Việc lắp đặt hệ thống cáp có cấu trúc chuyên nghiệp được xác minh bằng máy kiểm tra chứng nhận cáp chứ không chỉ là máy kiểm tra tính liên tục cơ bản.

Máy kiểm tra chứng nhận cáp từ các nhà sản xuất như Fluke Networks (DSX-8000), IDEAL Networks hoặc Softing thực hiện các phép đo bao gồm suy hao chèn, TIẾP THEO, FEXT, suy hao phản hồi và độ trễ truyền trên toàn bộ dải tần của danh mục cáp. Chứng nhận kênh Cat6 yêu cầu chuyển tất cả các tham số lên tới 250 MHz; Cat6A yêu cầu 500 MHz. Báo cáo chứng nhận đạt là xác nhận đáng tin cậy duy nhất rằng tổ hợp cáp và bảng vá lỗi của bạn sẽ hoạt động như được chỉ định .

Đối với các hệ thống lắp đặt tự làm nhỏ hơn, trình kiểm tra bản đồ dây cơ bản sẽ xác nhận các kết nối chân cắm chính xác và xác định các cặp bị tách, hở và chập — các lỗi đục lỗ phổ biến nhất. Mặc dù điều này không chứng nhận hiệu suất nhưng nó phát hiện ra các lỗi nối dây trước khi thiết bị được kết nối.
