Làm thế nào để kiểm tra dây vá sợi quang?

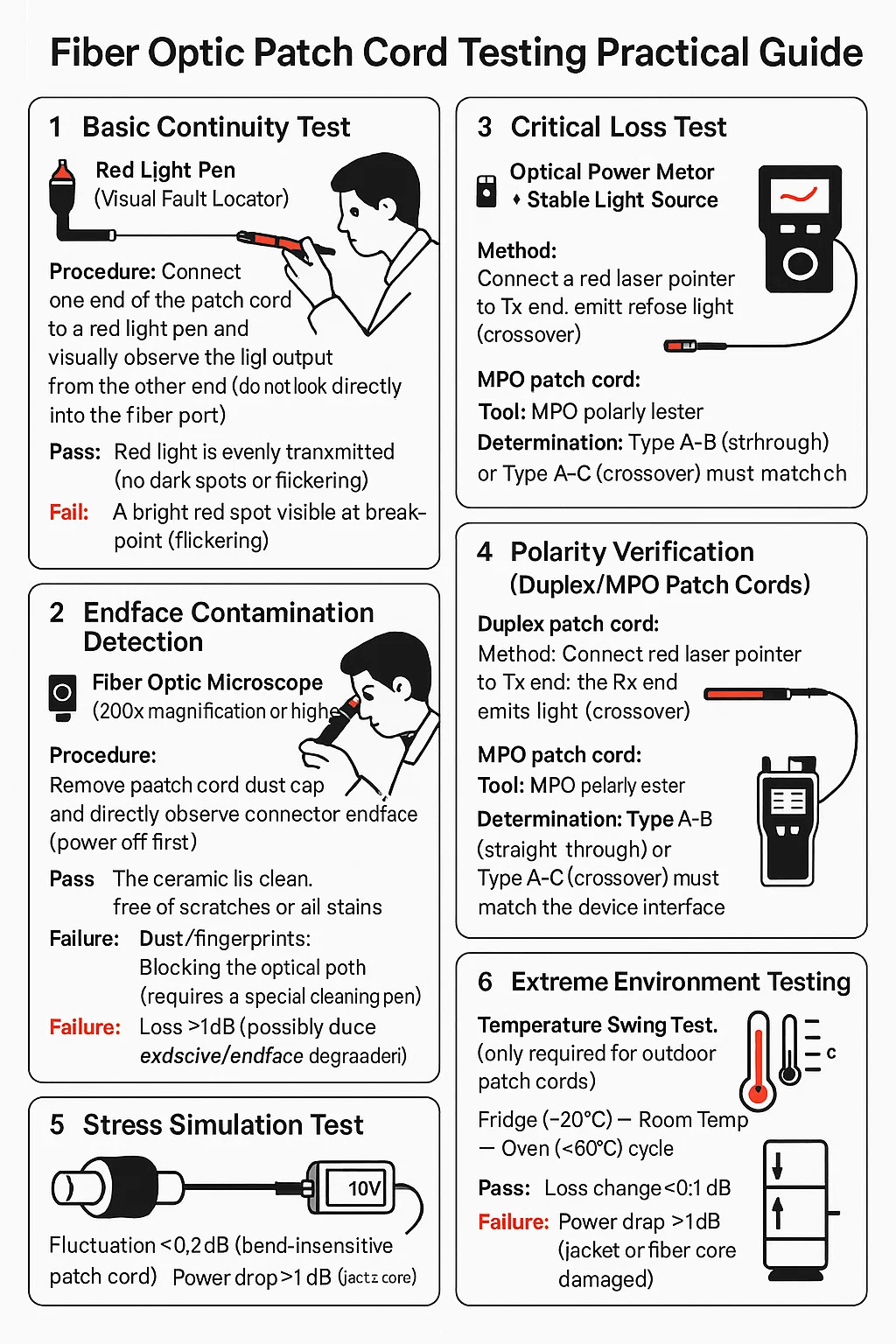

Dây vá bằng sợi quang Kiểm tra hướng dẫn thực tế

1. Kiểm tra tính liên tục cơ bản
Công cụ: Bút ánh sáng đỏ (Bộ định vị lỗi trực quan)
Quy trình: Kết nối một đầu của dây vá với bút đèn đỏ và quan sát trực quan đầu ra ánh sáng từ đầu kia (không nhìn trực tiếp vào cổng sợi).
Vượt qua: Ánh sáng đỏ được truyền đều (không có điểm tối hoặc nhấp nháy).
Thất bại: Một điểm màu đỏ tươi có thể nhìn thấy tại điểm dừng (vị trí của ngắt lõi sợi).

2. Phát hiện ô nhiễm endface
Công cụ: Kính hiển vi sợi quang (độ phóng đại 200x trở lên)
Quy trình: Tháo nắp bụi dây Patch và quan sát trực tiếp đầu nối (tắt nguồn đầu tiên).
Vượt qua: Tay áo gốm sạch sẽ, không bị trầy xước hoặc vết dầu.
Sự thất bại:
Bụi/dấu vân tay: Chặn đường quang (yêu cầu một cây bút làm sạch đặc biệt).
Vết nứt/chip: loại bỏ ngay lập tức (không thể khắc phục).

3. Kiểm tra tổn thất nghiêm trọng
Công cụ: Máy đo công suất quang học ổn định nguồn sáng
Quy trình: Kết nối nguồn ánh sáng với một đầu của dây vá và phát ra đèn tham chiếu (ví dụ: 1310nm). Kết nối đồng hồ đo công suất với đầu kia và đọc giá trị tổn thất (dB).
Vượt qua:
Dây Patch Multimode: 0,5.5dB (trong vòng 100 mét).
Dây vá đơn chế độ: 0.3dB (trong vòng 1 km).
Sự thất bại: Loss >1dB (possible: excessive bending/endface degradation).

4. Xác minh phân cực (Dây vá song công/MPO)
Dây vá song công:
Phương pháp: Kết nối một con trỏ laser màu đỏ với đầu TX; Đầu Rx sẽ phát ra ánh sáng (chéo).
Dây vá MPO:
Công cụ: Người kiểm tra phân cực MPO
Xác định: Nhập A-B (thông qua) hoặc loại A-C (chéo) phải khớp với giao diện thiết bị.

5. Kiểm tra mô phỏng căng thẳng
Kịch bản: Nguy cơ uốn/kéo dây vá sau khi triển khai
Thủ tục:
Bọc dây vá ba lần khoảng hình trụ đường kính 4cm.
Giám sát sự dao động công suất quang học trong thời gian thực trong quá trình thử nghiệm.
Vượt qua: Fluctuation ≤0.2dB (bend-insensitive patch cord). Failure: Power drop > 1dB (jacket or fiber core damaged).

6. Kiểm tra môi trường cực đoan
Thử nghiệm xoay nhiệt độ (chỉ cần thiết cho dây vá ngoài trời):
Tủ lạnh (-20 ° C) → Nhiệt độ phòng → Lò (60 ° C) chu kỳ 3 lần.
Vượt qua: Loss change < 0.1dB.
Kiểm tra không thấm nước (dây vá xếp hạng IP67):
Nhúng đầu nối trong nước trong 30 phút, lau khô và đo điện trở cách điện (> 1000mΩ).
