Làm thế nào để sửa chữa một dây Patch Optic?

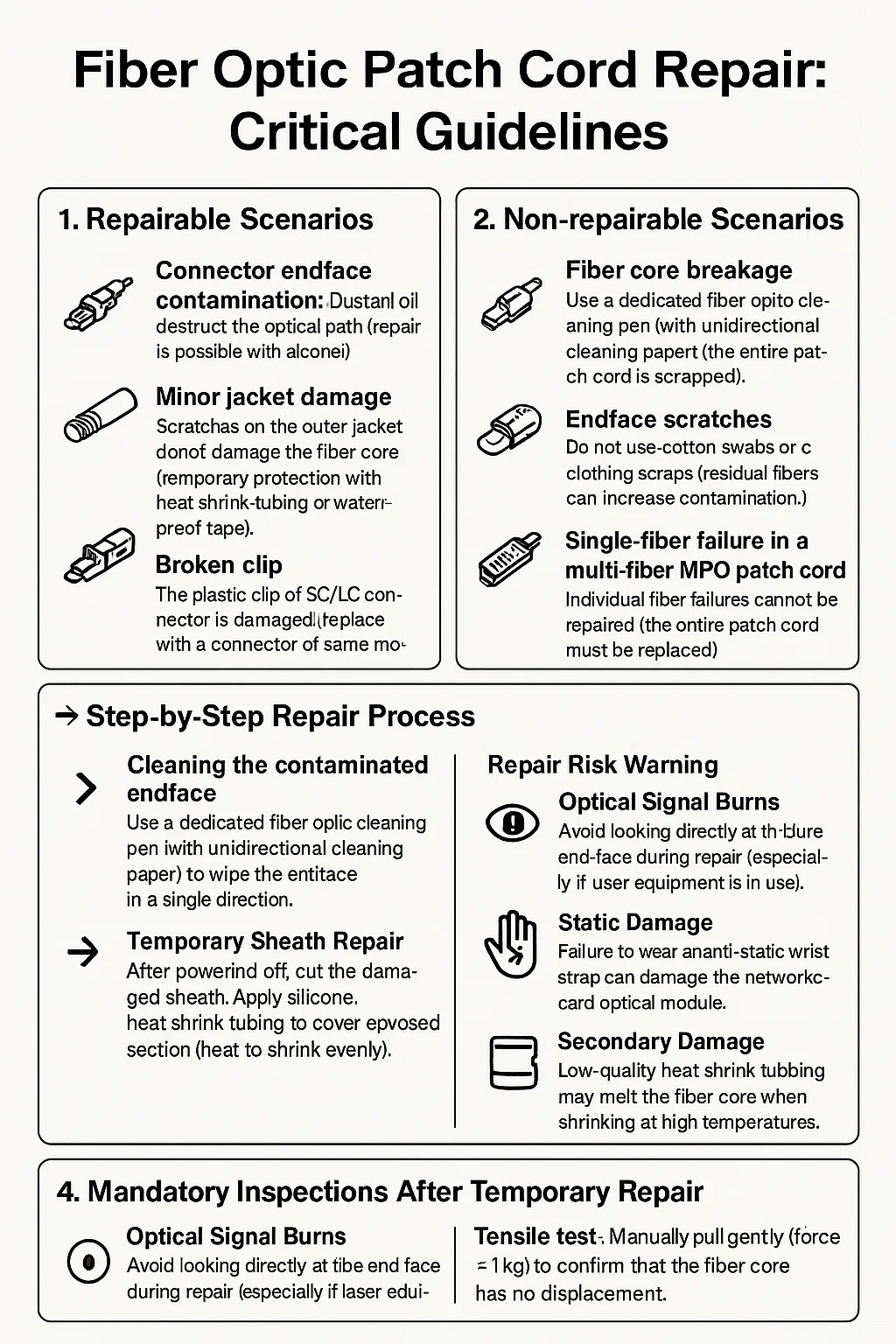

Dây vá bằng sợi quang Sửa chữa: Hướng dẫn quan trọng

1. Kịch bản sửa chữa
Đầu nối ô nhiễm endface: Bụi và dầu cản trở đường quang (sửa chữa là có thể với rượu và vải không dệt).
Thiệt hại về áo khoác nhỏ: Cào trên áo khoác ngoài không làm hỏng lõi sợi (bảo vệ tạm thời với ống co lại hoặc băng chống thấm nước).
Clip bị hỏng: Clip nhựa của đầu nối SC/LC bị hỏng (thay thế bằng đầu nối của cùng một mô hình).

2. Các kịch bản không thể sửa chữa
Sự phá vỡ lõi sợi: uốn hoặc ép quá mức làm cho sợi thủy tinh bị vỡ (toàn bộ dây vá bị loại bỏ).
Endface trầy xước: trầy xước trên ferrule gốm lớn hơn 0,2 Pha (suy giảm tín hiệu vĩnh viễn).
Lỗi một sợi đơn trong dây vá MPO đa sợi: Không thể sửa chữa các lỗi sợi riêng lẻ (toàn bộ dây vá phải được thay thế).

3. Quá trình sửa chữa từng bước
► Làm sạch endface bị ô nhiễm
Sử dụng bút làm sạch sợi quang chuyên dụng (với giấy làm sạch một chiều) để lau endface theo một hướng duy nhất.
Không sử dụng tăm bông hoặc phế liệu quần áo (sợi còn lại có thể làm tăng ô nhiễm).
Xác minh tính liên tục với một con trỏ laser màu đỏ.
► Sửa chữa vỏ bọc tạm thời
Sau khi tắt nguồn, cắt vỏ bọc bị hư hỏng.
Áp dụng ống co lại nhiệt silicon để che phần tiếp xúc (nhiệt để co lại đều).
Cáp bọc bọc thép nên được niêm phong bằng băng kim loại và nhựa epoxy.
► Thay thế kết nối
Cắt phần bím tóc khỏi đầu nối ban đầu (để lại ít nhất 30cm dư thừa).
Tước sợi: Sử dụng kìm Miller để loại bỏ lớp phủ và làm sạch sợi trần bằng rượu.
Chèn đầu nối LC/SC mới và xử lý lõi sợi bằng nhựa epoxy.
Đánh bóng khuôn mặt kết thúc bằng một máy xay (bước bắt buộc; đánh bóng thủ công là không đáng tin cậy).

4. Cảnh báo rủi ro sửa chữa
Bỏng tín hiệu quang học: Tránh nhìn trực tiếp vào mặt cuối sợi trong quá trình sửa chữa (đặc biệt là nếu thiết bị laser được sử dụng).
Thiệt hại tĩnh: Không đeo dây đeo cổ tay chống tĩnh có thể làm hỏng mô-đun quang mạng.
Thiệt hại thứ cấp: Ống co lại nhiệt chất lượng thấp có thể làm tan chảy lõi sợi khi co lại ở nhiệt độ cao.

5. Kiểm tra bắt buộc sau khi sửa chữa tạm thời
Kiểm tra năng lượng quang học: Giá trị suy giảm phải cao hơn <0,5dB so với tiêu chuẩn của nhà sản xuất ban đầu. Kiểm tra độ bền kéo: Kéo thủ công nhẹ nhàng (lực 1kg) để xác nhận rằng lõi sợi không có sự dịch chuyển.
Kiểm tra uốn cong: bọc quanh xi lanh đường kính 4cm ba lần, biến động công suất quang học <0,2db.
